Projekt

Hala magazynowo biurowa

Kod: LK-100
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

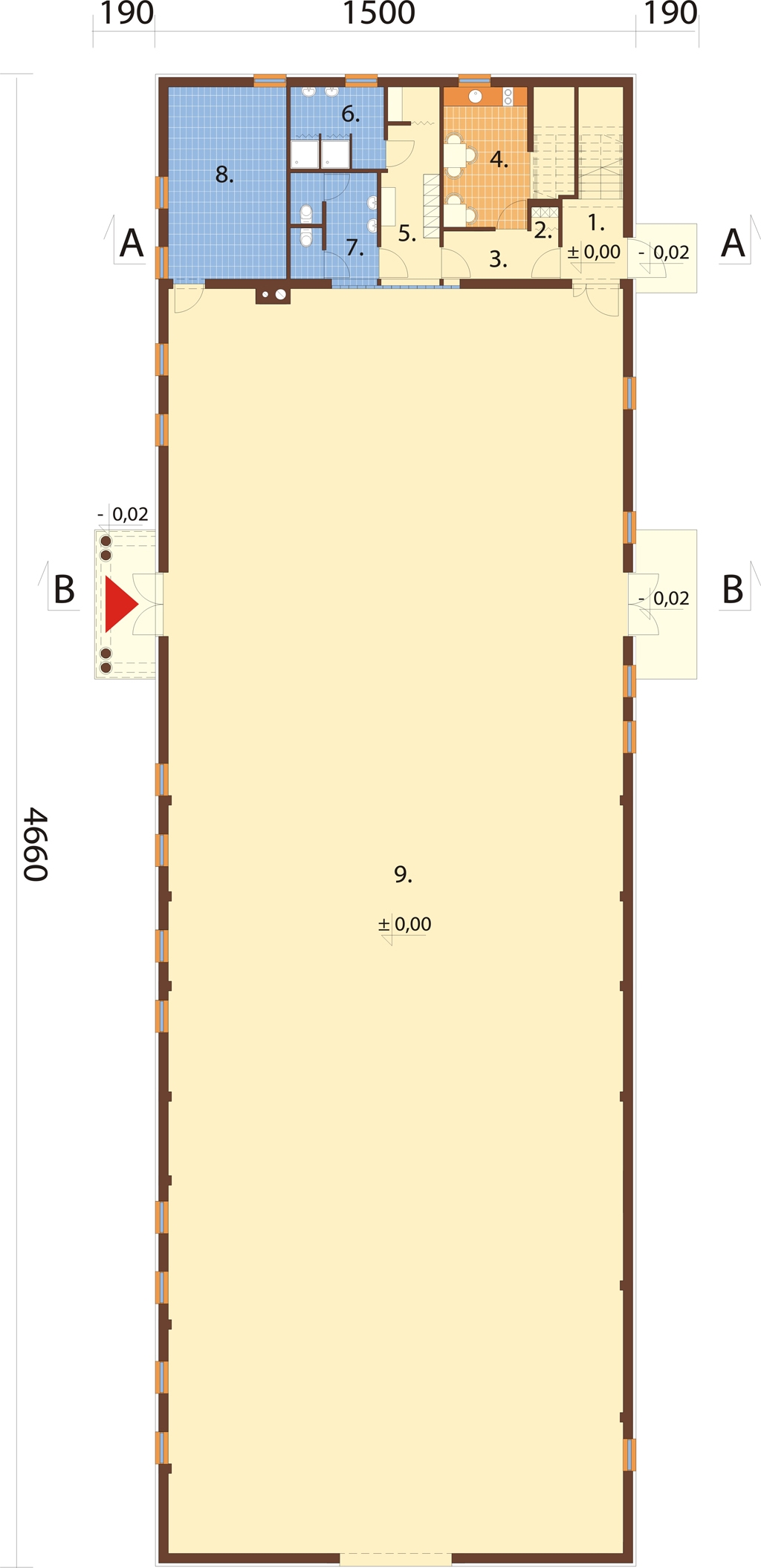

Rzut parteru



Projekt LK-100 - rzut

Parter: 635,71m2

1. Hall +1/2kl.sch.9,65 m2
2. Schowek sch. 0,72m2
3. Korytarz 5,38 m2
4. Pom. socjalne 10,95m2
5. Szatnia  10,41m2
6. Prysznice 7,34m2
7. WC  8,70 m2
8. Kotłownia 22,18 m2
9. Hala magazynowa 560,38 m2

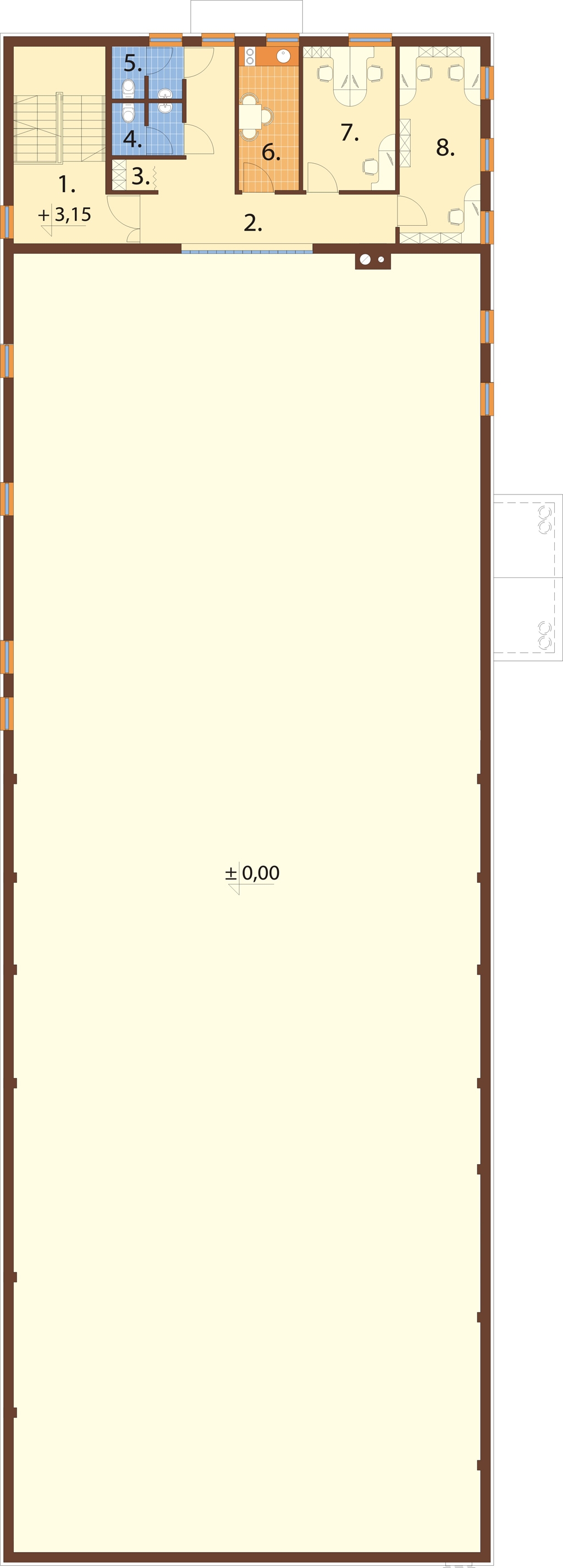

Rzut I piętra



Projekt LK-100 - rzut

Piętro: 75,20 m2

1. Hall +1/2kl.sch.13,73 m2
2. Korytarz  19,19 m2
3. Schowek 1,09 m2
4. WC Damski 3,04 m2
5. WC Męski 3,04m2
6. Pom. socjalne 8,01 m2
7. Biuro  12,32 m2
8. Biuro 14,78 m2

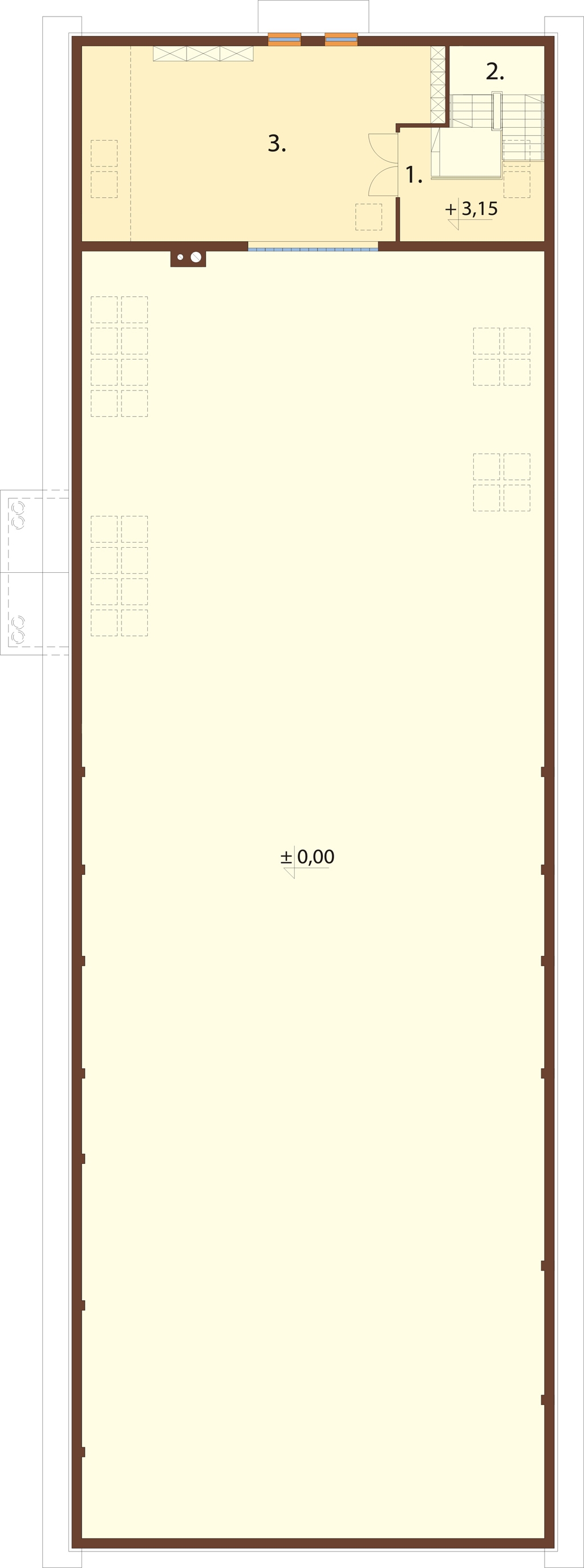

Rzut poddasza



Projekt LK-100 - rzut

Parter: 64,98 m2

1. Antresola  7,52 m2
2. 1/2kl.sch. 5,91 m2
3. Magazyn  51,55 m2

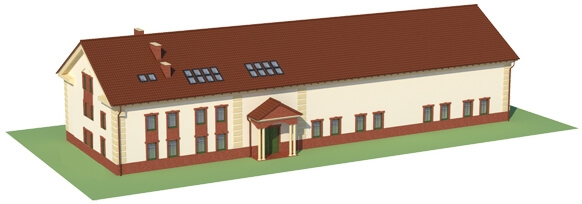

Model



Projekt LK-100 - model

Elewacje



Projekt LK-100 - elewacja
elewacja ogrodowa
Projekt LK-100 - elewacja

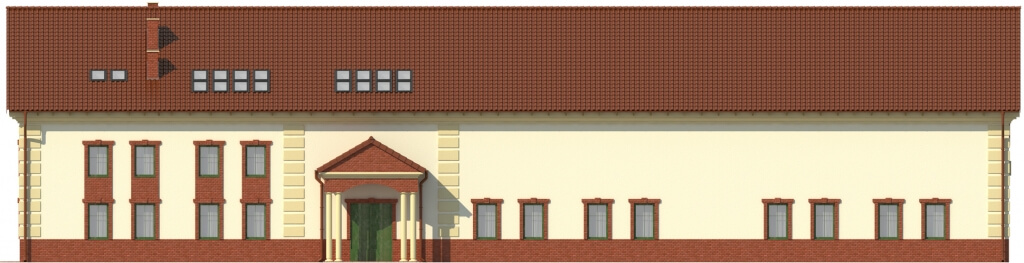

elewacja frontowa

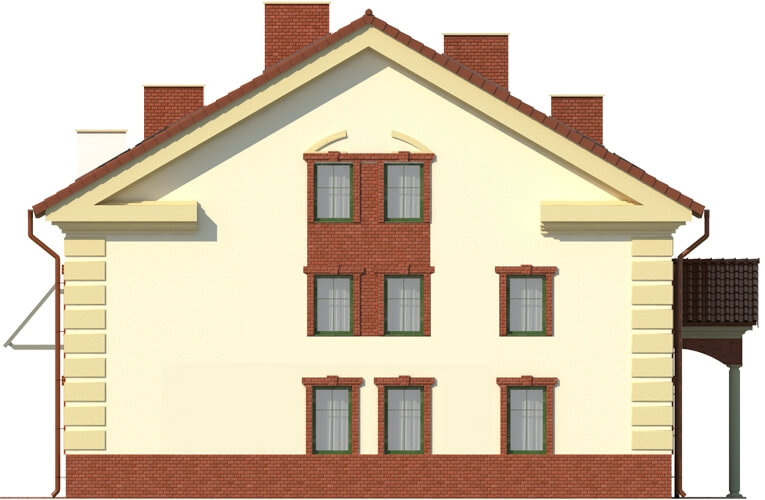

Projekt LK-100 - elewacja

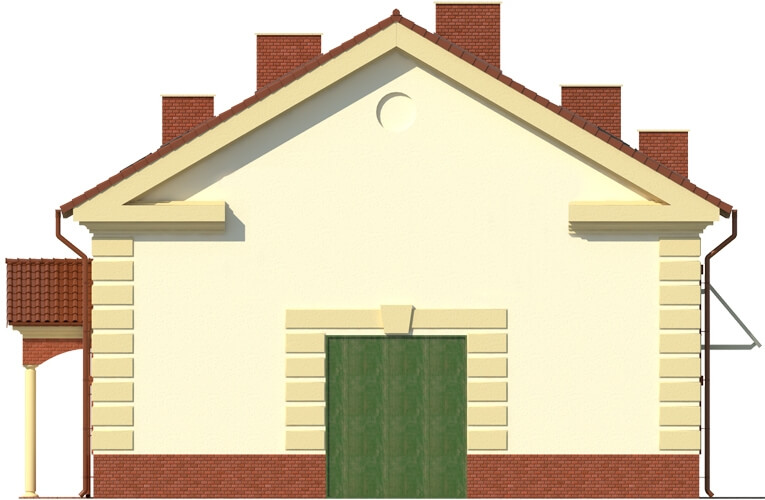

elewacja boczna
Projekt LK-100 - elewacja
elewacja boczna

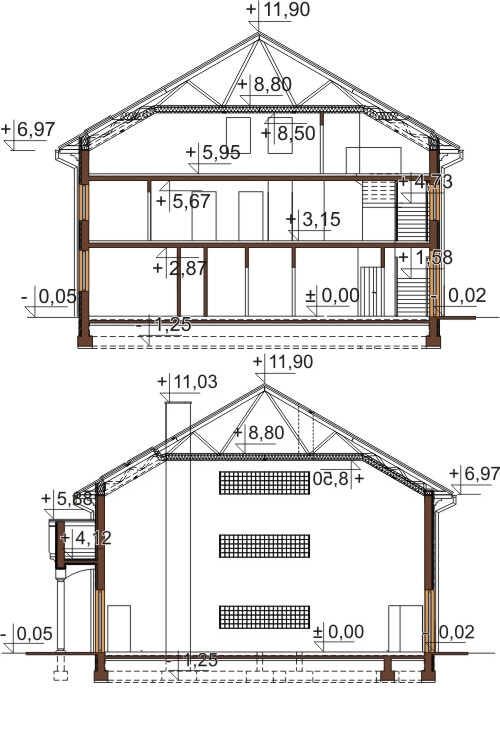

Przekrój



Projekt LK-100 - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt hali magazynowo-biurowej  LK-100

Budynek piętrowy z poddaszem / antresolą, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak SUPOREX 30 cm, styropian 10 cm, tynk zewnętrzny. Konstrukcja nośna: układ - ryglowo słupowy żelbetowy. Stropy: żelbetowe. Kąt nachylenia dachu: 30°. Więźba dachowa prefabrykowana drewniana z dźwiagrów dachowych kratownicowych łączonych za pomoc a płytek kolczastych firmy MITEK.

Ogrzewanie: Część produkcyjna ogrzewana i wentylowana za pomocą jednostek grzewczo wentylacyjnych nadmuchowych. Wentylacja wywiewna mechaniczna w dachu. Pozostała część budynku jak i c.w.u ogrzewana z pieca gazowego kondensacyjnego w kotłowni. Podgrzewanie c.w.u wspomagane przez 4 kolektory słoneczne.
Program parteru:  hala magazynowa, zaplecze socjalne i sanitarne, szatnia, kotłownia.
Program poddasza:  2 pomieszczenia biurowe, zaplecze socjalne , zaplecze sanitarne.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz (propan - butan), wentylacja mechaniczna nawiewno - wywiewna oraz oddymianie sali z antresolami, wentylacja mechaniczna hali produkcyjnej, hydranty p.poż, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanitarna, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- projekt prefabrykowanej kratownicowej więźby dachowej
- zestawienie materiałów budowlanych

Powierzchnia zabudowy: 699.00 m²
Powierzchnia użytkowa: 775.89 m²
Kubatura: 5326.40 m³
Szerokość działki: 23.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 20
Kąt nachylenia dachu: 30
Pokój na parterze: Nie
Wysokość budynku: 11.95 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, antresola
Typ: handlowo-usługowe, komercyjne, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Ewelina Kurowska
CENA 3 EGZ. PROJEKTU

15 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
