Projekt

Restauracja

Kod: LK-01C
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

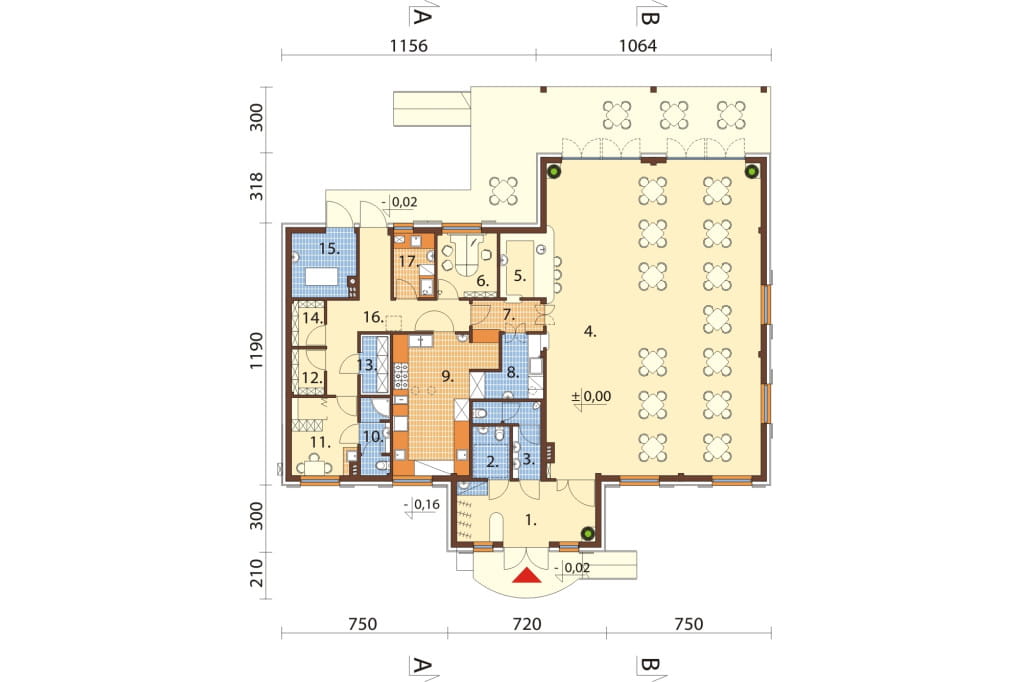

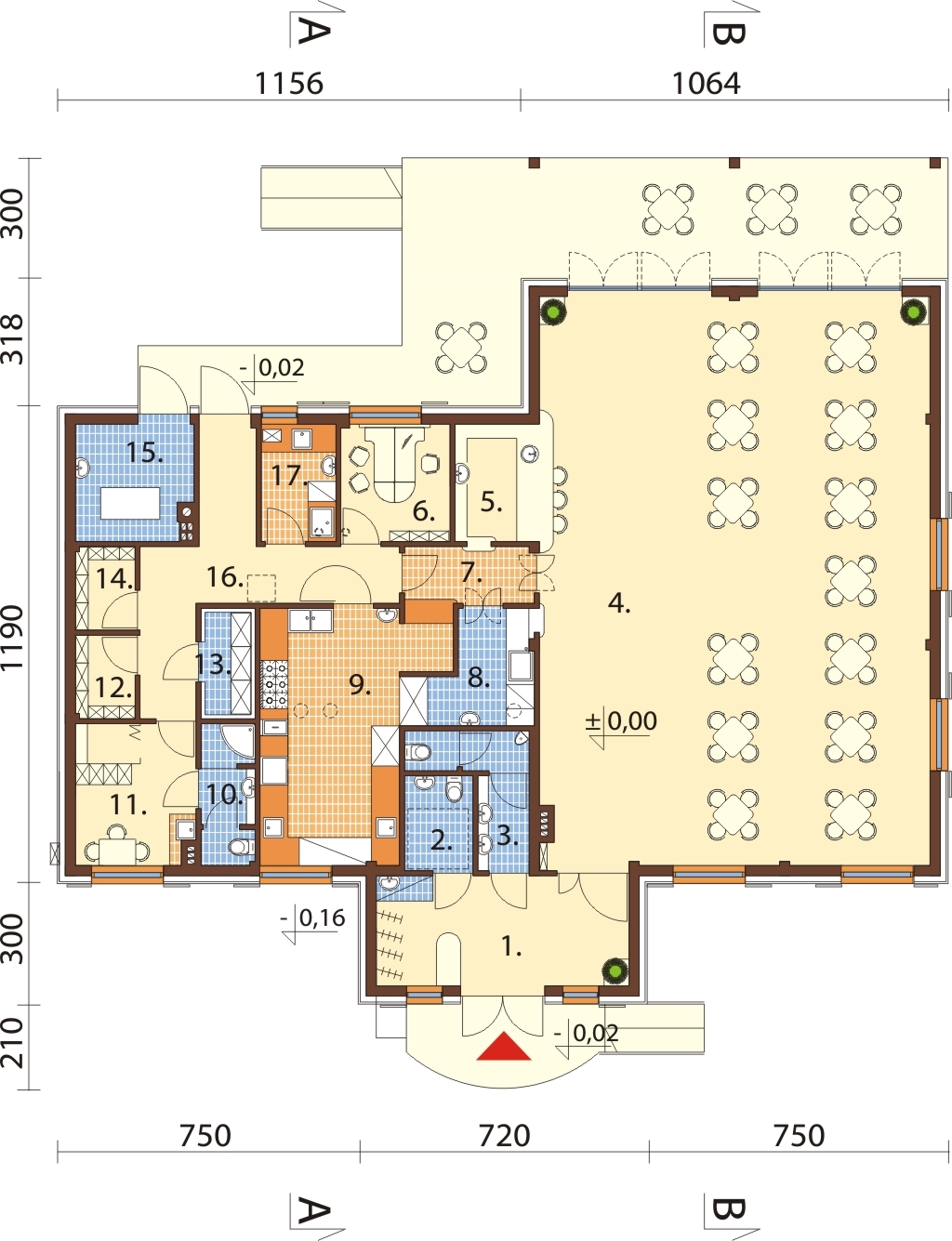

Rzut parteru



Projekt LK-01C - rzut

 Parter: 271,27 m2

1. Wiatrołap + szatnia 17,32 m2

2. WC damski i dla osób niepełnosprawnych 4,05 m2

3. WC męski z przedsionkiem 6,26 m2

4. Sala konsumpcyjna 137,77 m2

5. Bar  6,19 m

6. Biuro 7,89 m2

7. Rozdzielnia 4,53 m2

8. Zmywalnia 7,36 m2

9. Kuchnia 24,52 m2

10. Łazienka z WC 4,66 m2

11. Pomieszczenie socjalne 10,35 m2

12. Magazyn 3,11 m2

13. Chłodnia 2,93 m2

14. Magazyn 3,11 m2

15. Kotłownia 8,28 m2

16. Korytarz 17,39 m2

17. Obróbka warzyw i jaj 5,55 m2


Powierzchnia użytkowa:  228,28 m2
Powierzchnia netto:  271,27 m2

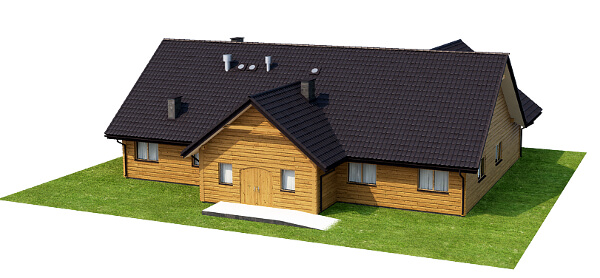

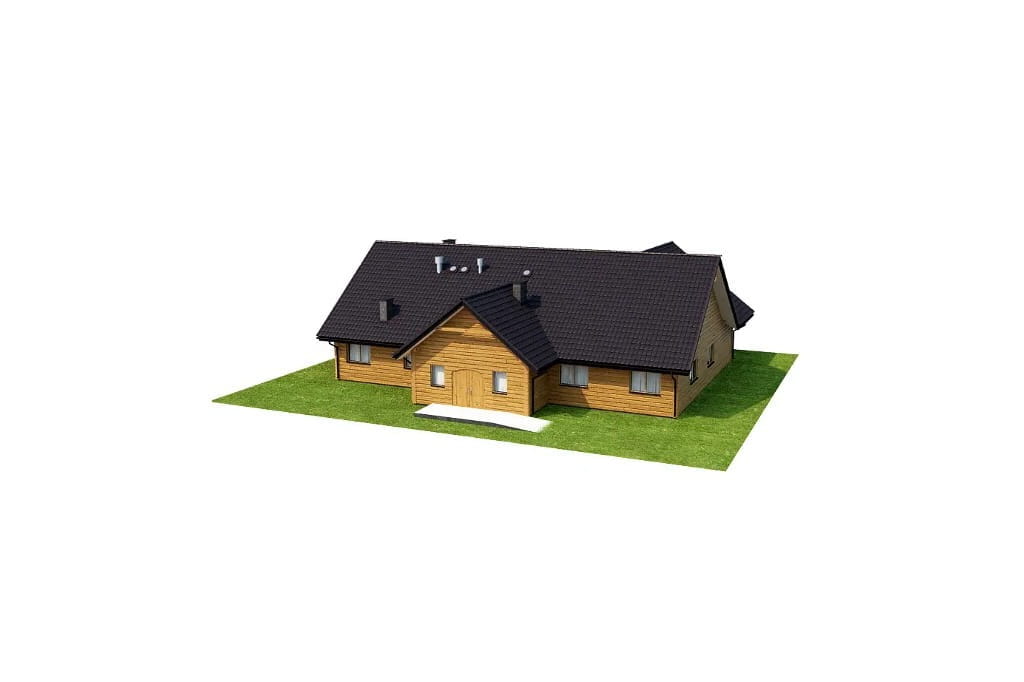

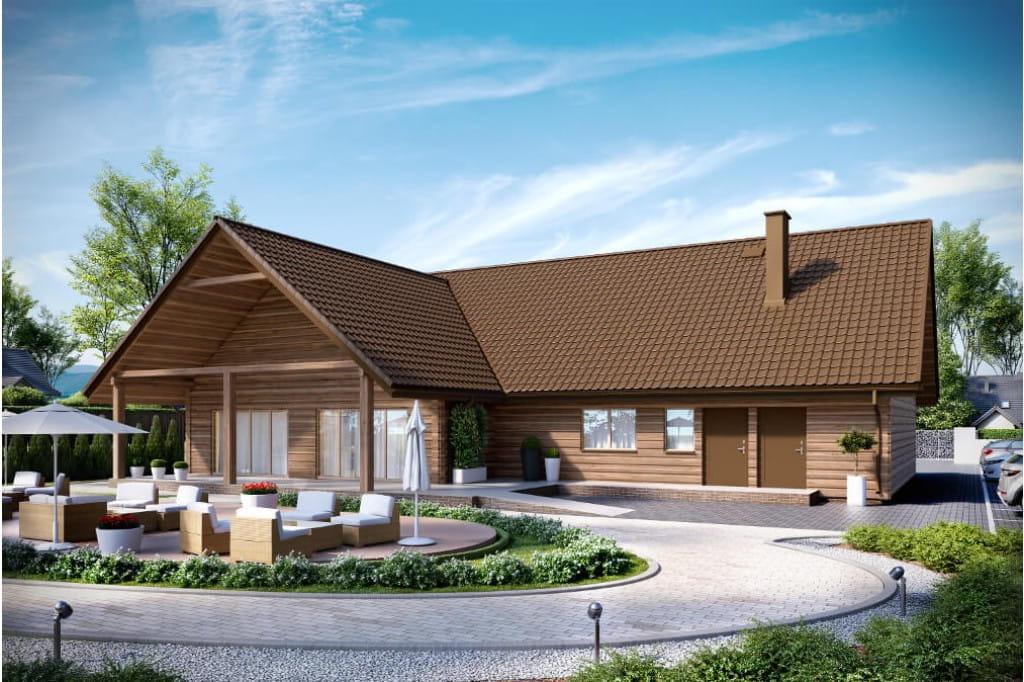

Model



Projekt LK-01C - model

Elewacje



Projekt LK-01C - elewacja

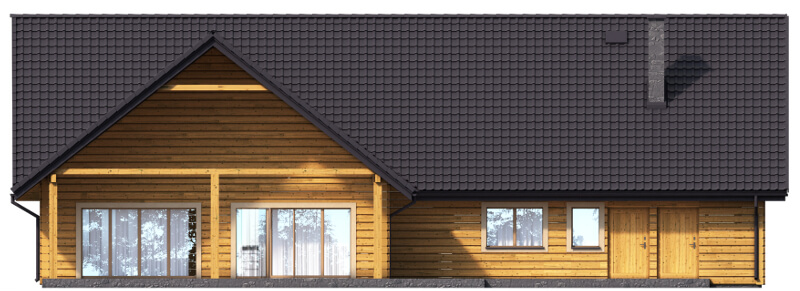

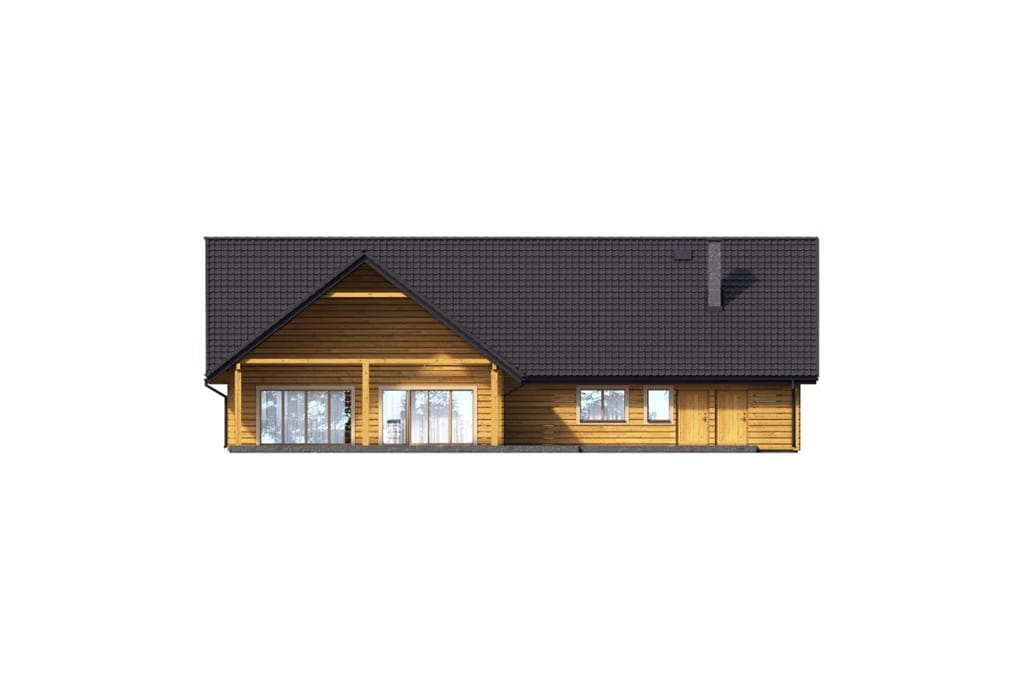

elewacja ogrodowa
Projekt LK-01C - elewacja

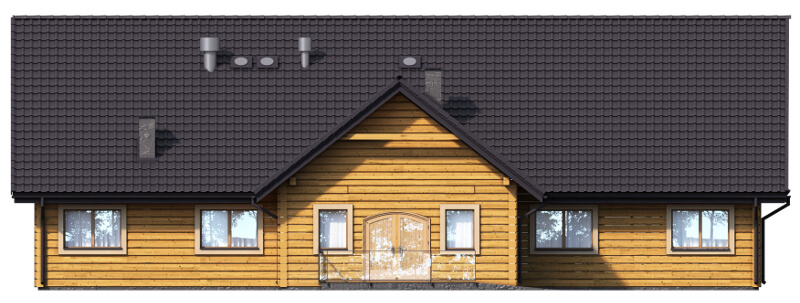

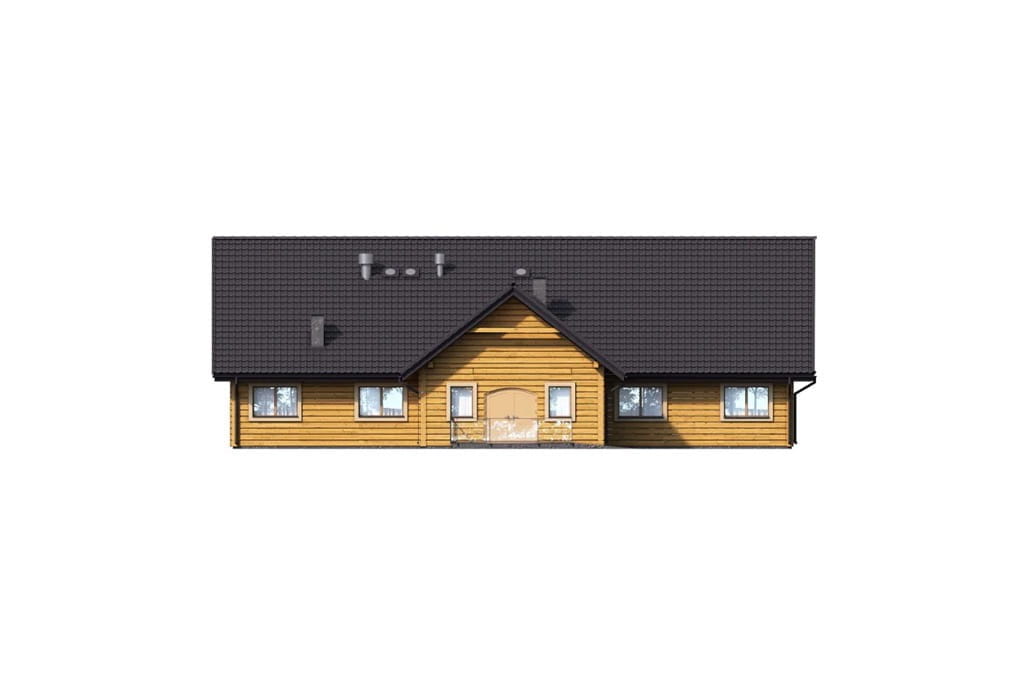

elewacja frontowa

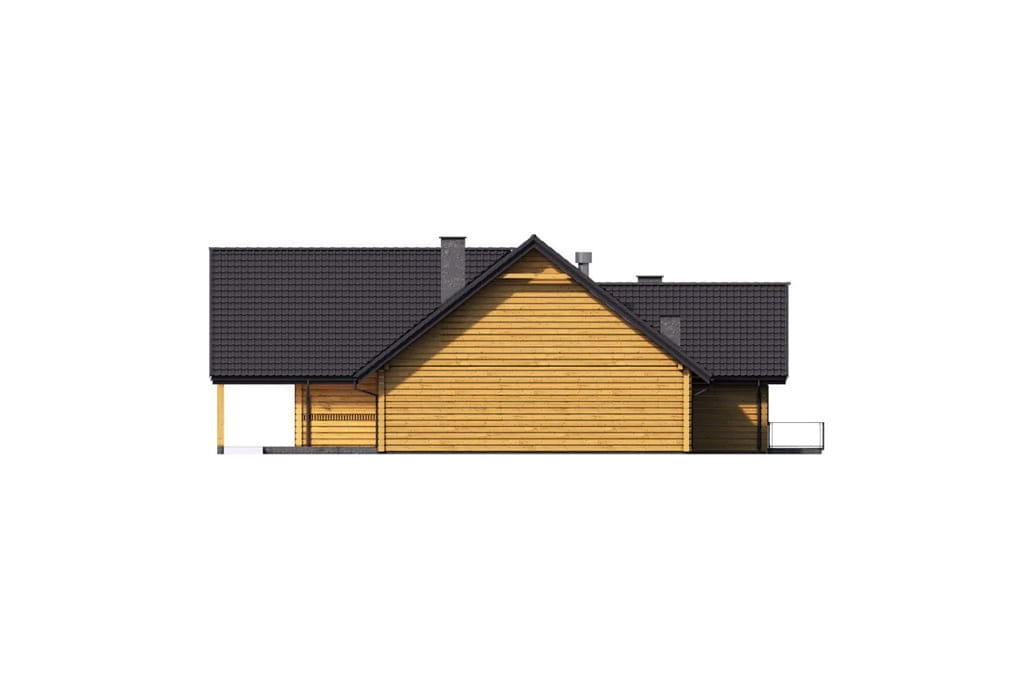

Projekt LK-01C - elewacja

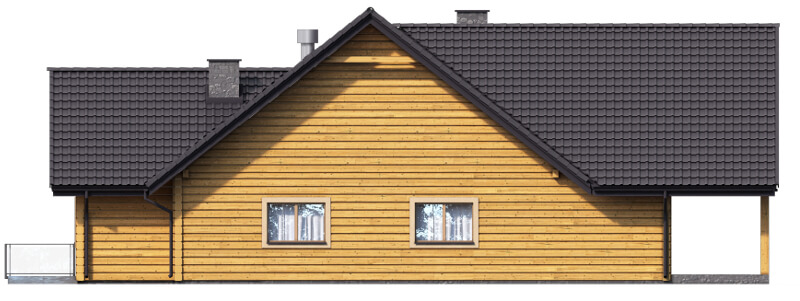

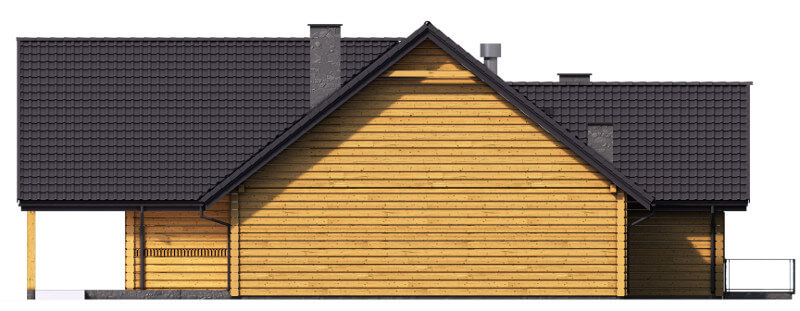

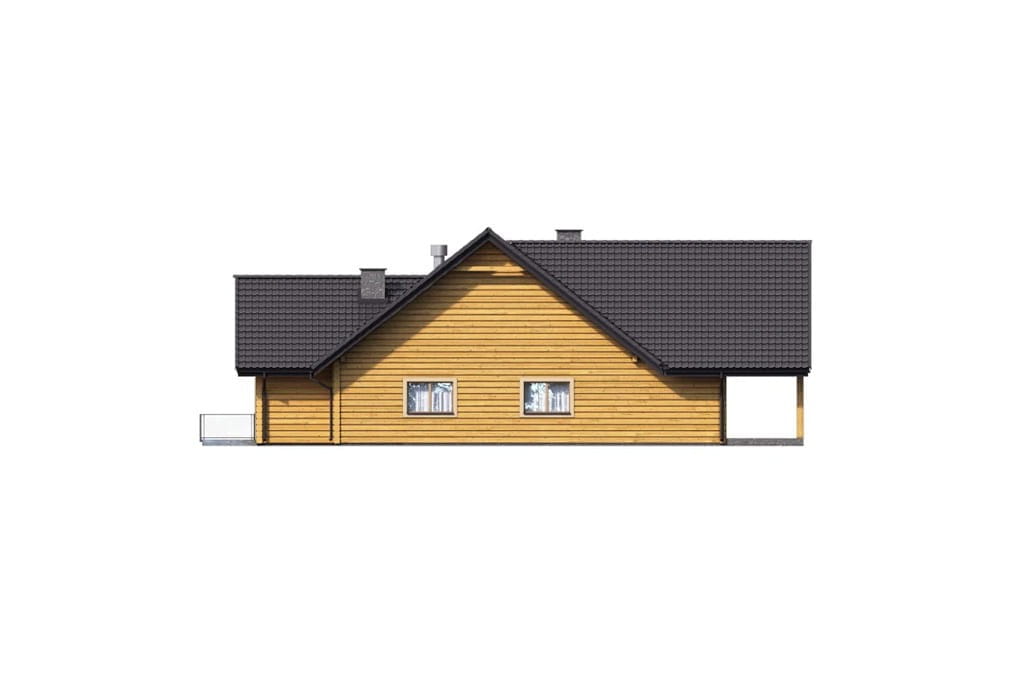

elewacja boczna
Projekt LK-01C - elewacja
elewacja boczna

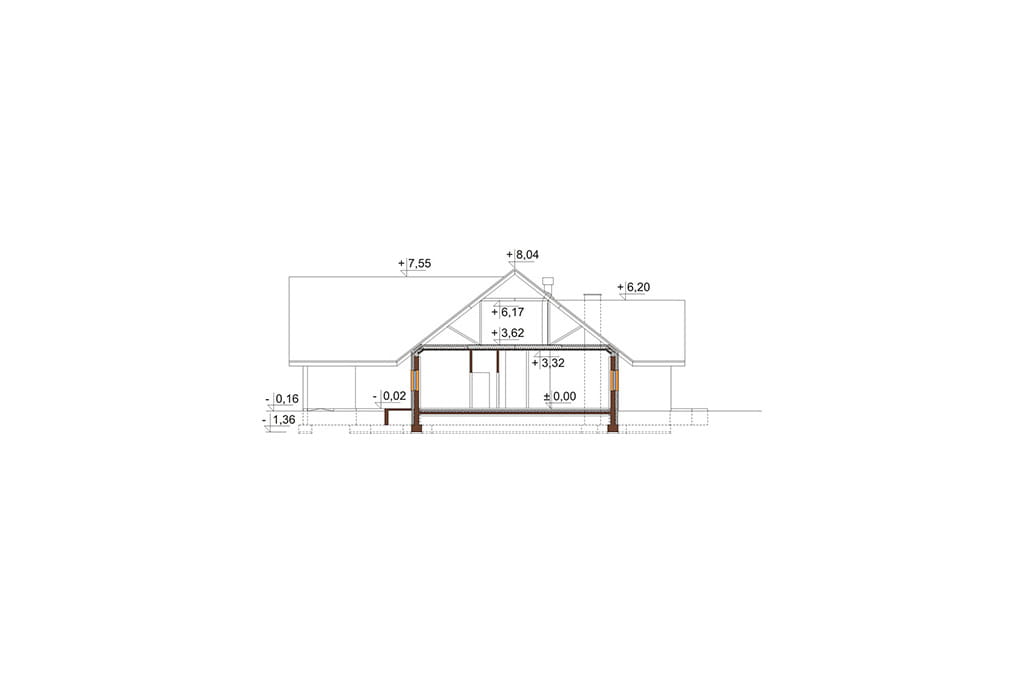

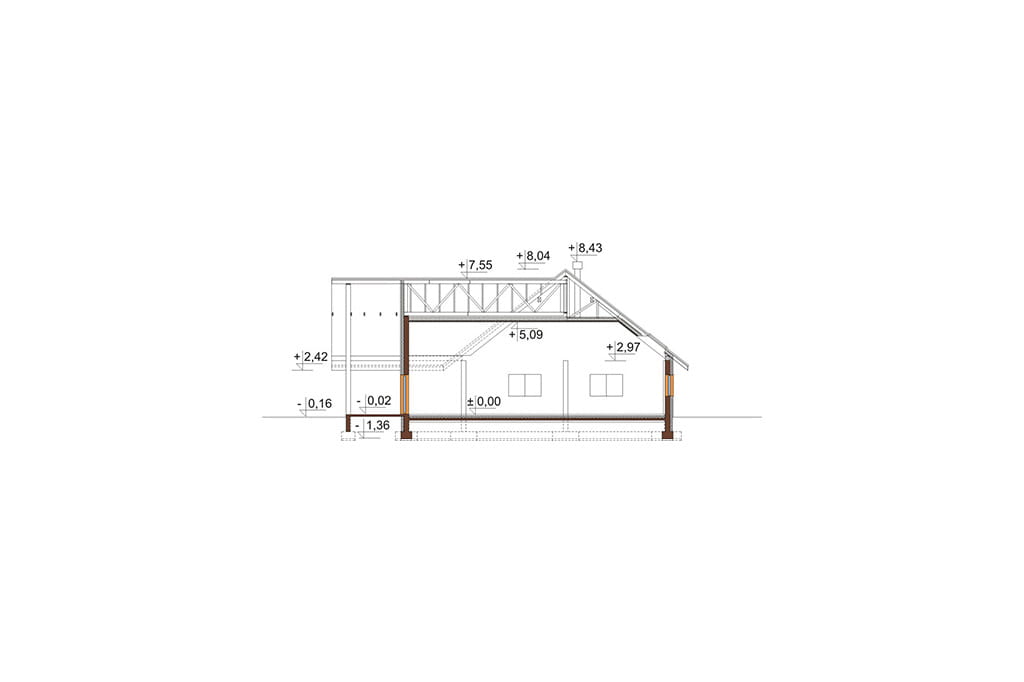

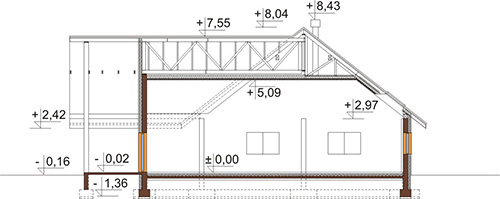

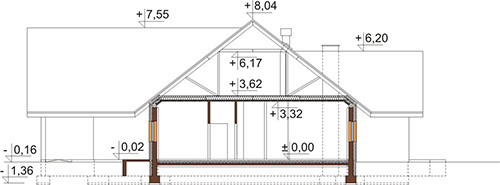

Przekrój



Projekt LK-01C - przekrój
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego pełniącego funkcję restauracji LK-01 C, parterowy, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, okładzina drewniana 5 cm. Strop: drewniany.  Kąt nachylenia dachu: 38°. Więzba dachowa wykonana z prefabrykowanych wiązarów drewnianych.
Ogrzewanie: kotłownia na paliwo stałe (biomasa).
Program: sala restauracyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe (biomasa).

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni i na sali konsumpcyjnej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

POWIERZCHNIA  NETTO BUDYNKU:  271.27 m2
Powierzchnia użytkowa podana w prezentacji zawiera także powierzchnią komunikacji oraz pomieszczeń technicznych.

Powierzchnia zabudowy: 319.61 m²
Powierzchnia użytkowa: 271.27 m²
Kubatura: 1818.10 m³
Szerokość działki: 26.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 38°
Pokój na parterze: Nie
Wysokość budynku: 8.20 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 56.62 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, komercyjne, projekt karczmy, projekt budynku usługowego, projekt baru, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji, świetlica
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
