Projekt domu

Budynek wielorodzinny
Kod: DM-6496 B
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 663.43 m²

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

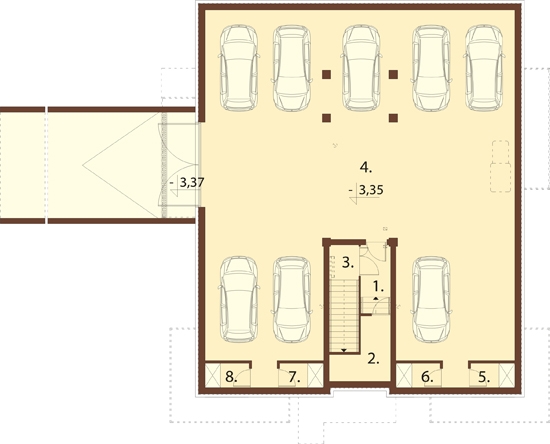

Rzut piwnicy



Projekt domu DM-6496 B - rzut

Piwnica: 250,92 m2
1. Przedsionek p.poż. 4,46 m2
2. Pom. na wodomierz główny 6,05 m2
3. Klatka schodowa 6,88 m2
4. Garaż 224,33 m2
5. Komórka lokatorska 2,3 m2
6. Komórka lokatorska 2,3 m2
7. Komórka lokatorska 2,3 m2
8. Komórka lokatorska 2,3 m2

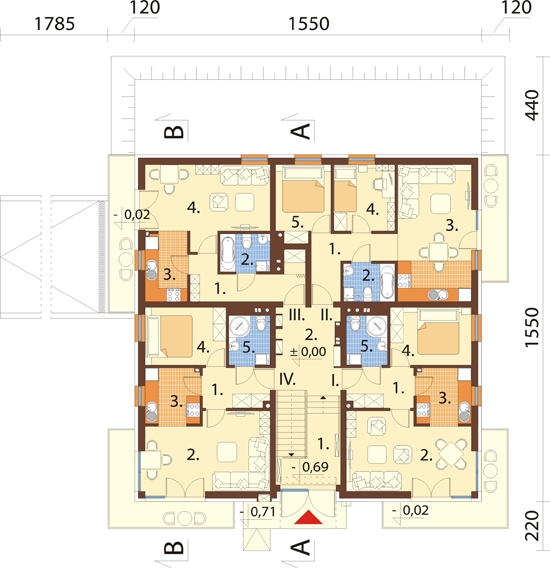

Rzut parteru



Projekt domu DM-6496 B - rzut

Parter: 188,41 m2
1. Podest wejściowy 6,27 m2
2. Hall + 1/2 komunikacji 15,90 m2

Mieszkanie I : 42,48 m2
1. Przedpokój 5,19 m2
2. Pokój dzienny 18,14 m2
3. Kuchnia 6,0 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

Mieszkanie II: 46,33 m2
1. Przedpokój 6,92 m2
2. Łazienka 3,81 m2
3. P. dzienny / aneks kuchenny 19,91 m2
4. Pokój 7,93 m2
5. Pokój 7,76 m2

Mieszkanie III : 34,95 m2
1. Przedpokój 8,20 m2
2. Łazienka 3,67 m2
3. Kuchnia 5,63 m2
4. Pokój dzienny 17,45 m2

Mieszkanie IV : 42,48 m2
1. Przedpokój 5,19m2
2. Pokój dzienny 18,14 m2
3. Kuchnia 6,00 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

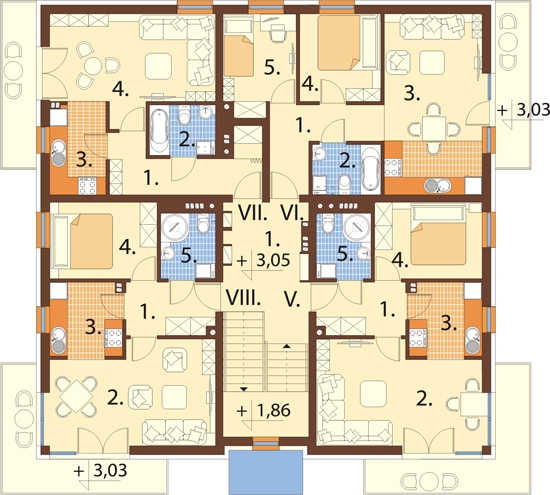

Rzut I piętra



Projekt domu DM-6496 B - rzut

I Piętro: 188,56 m2
1. Klatka schodowa 22,32 m2

Mieszkanie V: 42,48 m2
1. Przedpokój 5,19 m2
2. Salon 18,14 m2
3. Kuchnia 6,0 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

Mieszkanie VI: 46,33 m2
1. Przedpokój 6,92 m2
2. Łazienka 3,81 m2
3. P. dzienny / aneks kuchenny 19,91 m2
4. Pokój 7,93 m2
5. Pokój 7,76 m2

Mieszkanie VII : 34,95 m2
1. Przedpokój 8,20 m2
2. Łazienka 3,67 m2
3. Kuchnia 5,63 m2
4. Pokój dzienny 17,45 m2

Mieszkanie VIII : 42,48 m2
1. Przedpokój 5,19 m2
2. Pokój dzienny 18,14 m2
3. Kuchnia 6,0 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

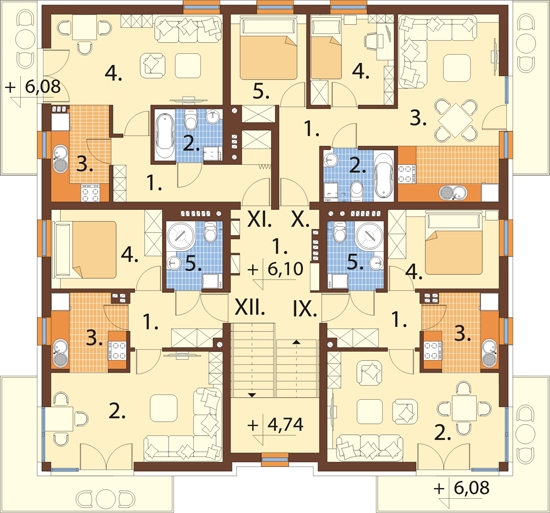

Rzut II piętra



Projekt domu DM-6496 B - rzut

II Piętro: 187,50 m2
1. Klatka schodowa 22,32 m2

Mieszkanie IX: 42,30 m2
1. Przedpokój 5,19 m2
2. Salon 18,14 m2
3. Kuchnia 5,82 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

Mieszkanie X: 45,70 m2
1. Przedpokój 6,92 m2
2. Łazienka 3,81 m2
3. P. dzienny / aneks kuchenny 19,91 m2
4. Pokój 7,93 m2
5. Pokój 7,76 m2

Mieszkanie XI : 34,88 m2
1. Przedpokój 8,20 m2
2. Łazienka 3,67 m2
3. Kuchnia 5,56 m2
4. Pokój dzienny 17,45 m2

Mieszkanie XII : 42,30 m2
1. Przedpokój 5,19 m2
2. Pokój dzienny 18,14 m2
3. Kuchnia 5,82 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

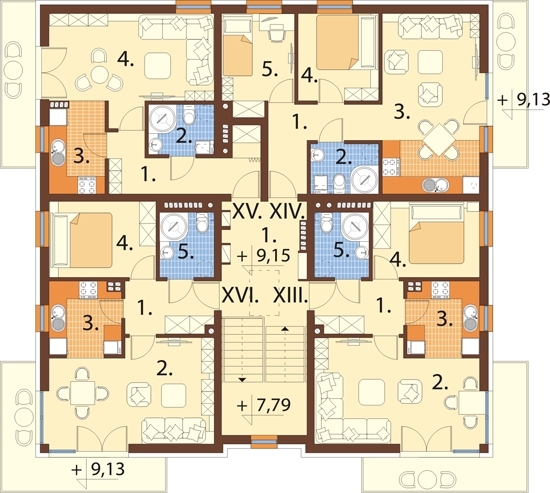

Rzut III piętra



Projekt domu DM-6496 B - rzut

III Piętro: 185,09 m2
1. Klatka schodowa 19,32 m2

Mieszkanie XIII: 42,30 m2
1. Przedpokój 5,19 m2
2. Salon 18,14 m2
3. Kuchnia 5,82 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

Mieszkanie XIV: 46,33 m2
1. Przedpokój 6,92 m2
2. Łazienka 3,81 m2
3. P. dzienny / aneks kuchenny 19,91 m2
4. Pokój 7,93 m2
5. Pokój 7,76 m2

Mieszkanie XV : 34,84 m2
1. Przedpokój 8,20 m2
2. Łazienka 3,67 m2
3. Kuchnia 5,52 m2
4. Pokój dzienny 17,45 m2

Mieszkanie XVI : 42,30 m2
1. Przedpokój 5,19 m2
2. Pokój dzienny 18,14 m2
3. Kuchnia 5,82 m2
4. Pokój 9,18 m2
5. Łazienka 3,97 m2

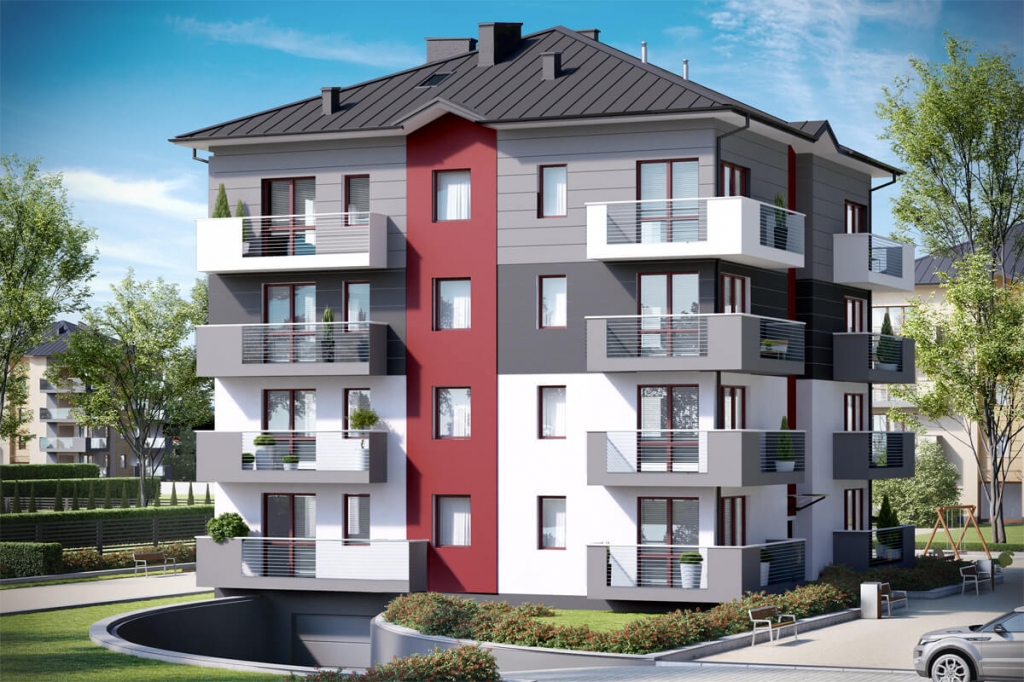

Model



Projekt domu DM-6496 B - model

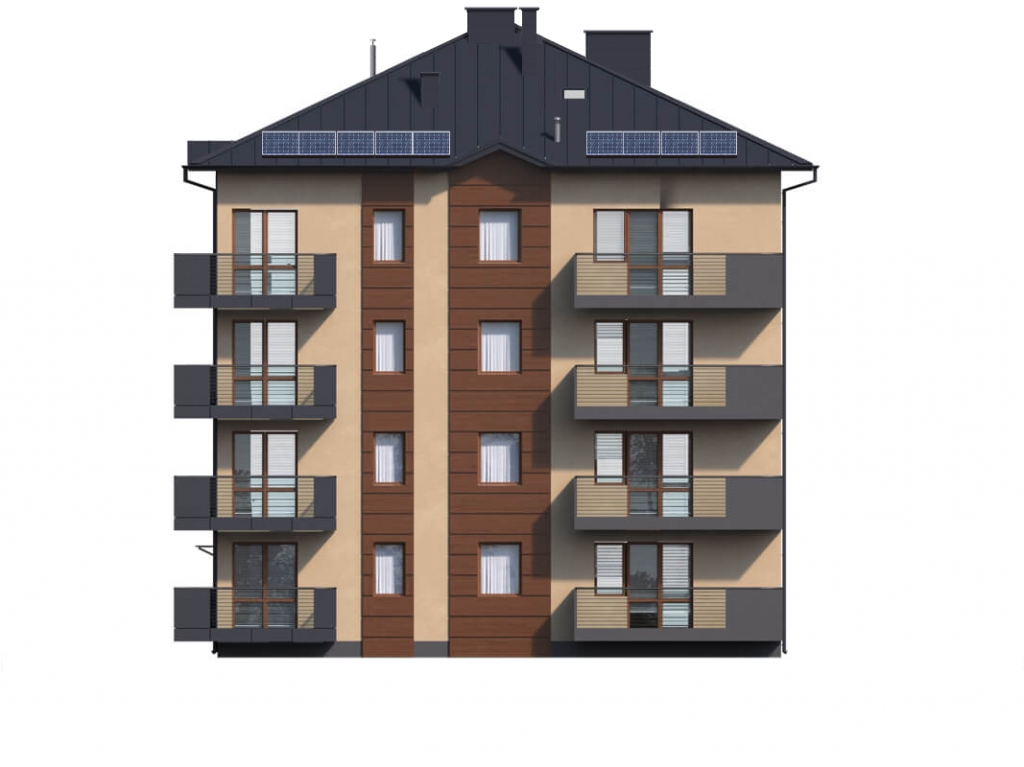

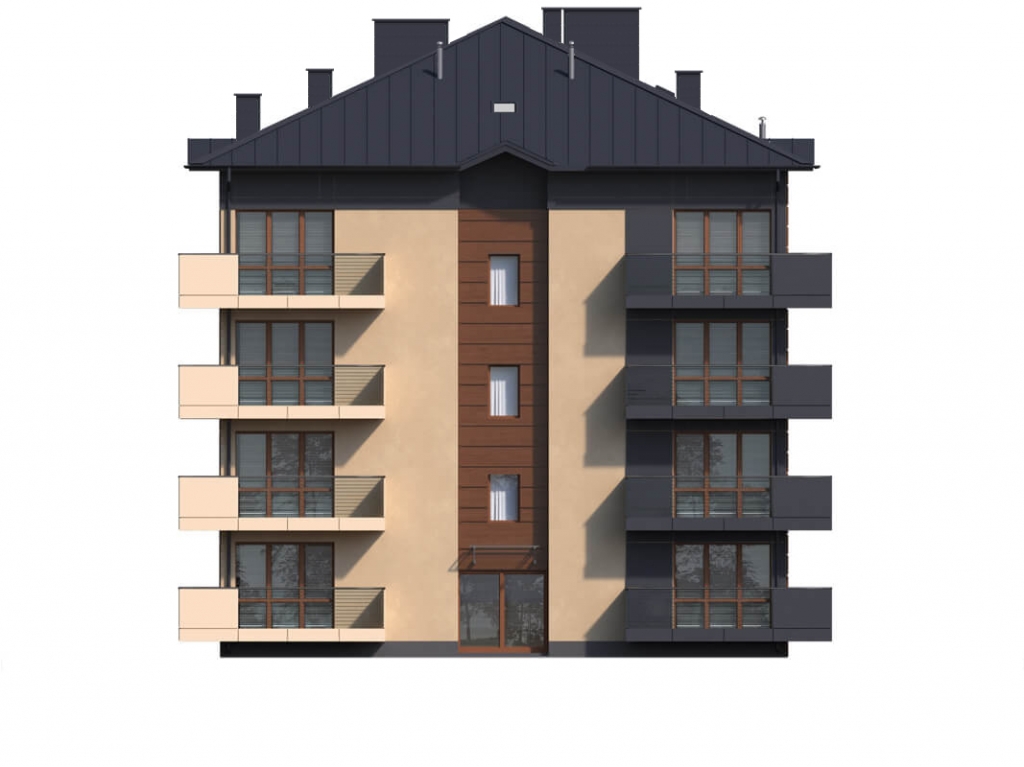

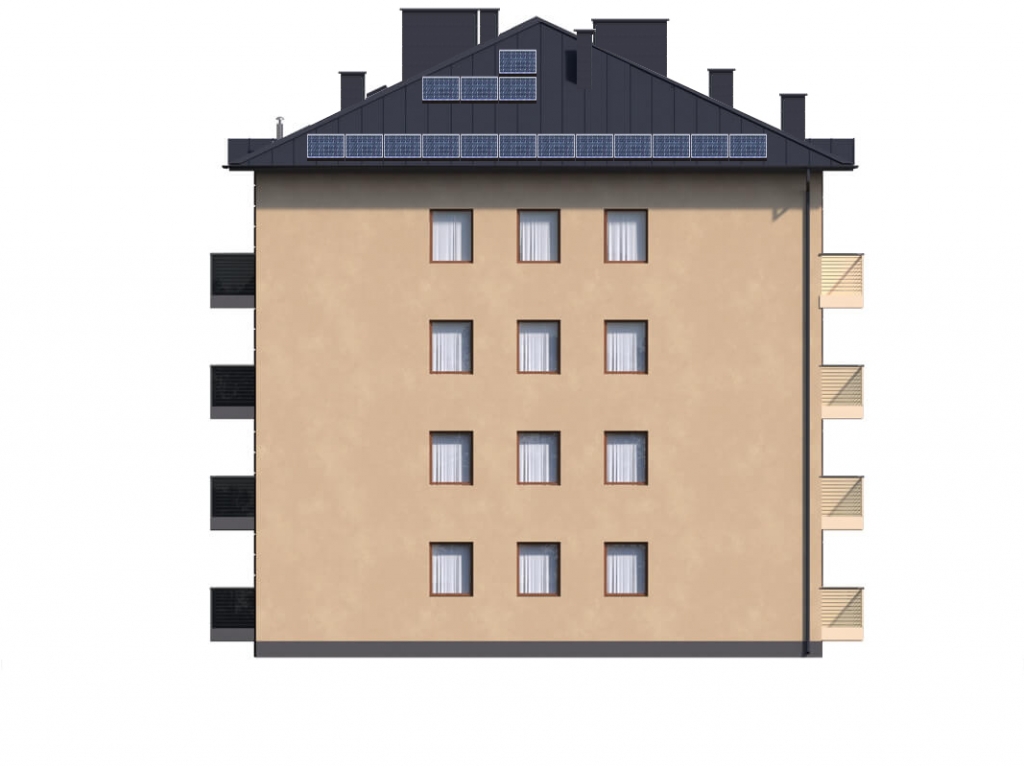

Elewacje



Projekt domu DM-6496 B - elewacja
elewacja ogrodowa
Projekt domu DM-6496 B - elewacja
elewacja frontowa
Projekt domu DM-6496 B - elewacja
elewacja boczna
Projekt domu DM-6496 B - elewacja
elewacja boczna

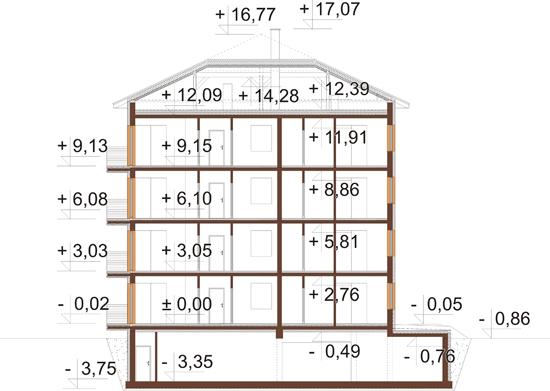

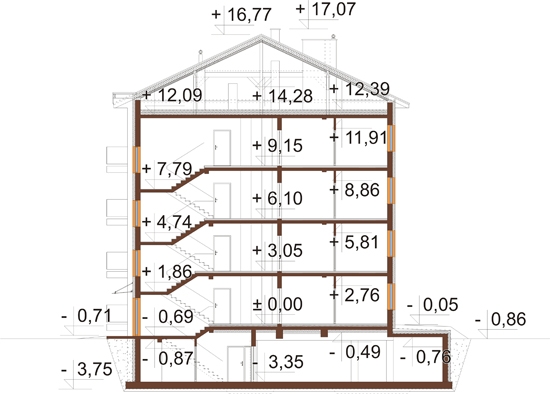

Przekrój



Projekt domu DM-6496 B - przekrój Projekt domu DM-6496 B - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6496 B, 3 - piętrowy, z garażem podziemnym, zawierający 16 lokali mieszkalnych.
Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 15 cm, tynk cienkowarstwowy.
Stropy: żelbetowe, wg. projektu konstrukcyjnego
Kąt nachylenia dachu: 25°.
Pokrycie dachu: dachówka ceramiczna
Ogrzewanie: kotły gazowe dwufunkcyjne w mieszkaniach, garaż nieogrzewany
C.W.U : kotły gazowe dwu funkcyjne w mieszkaniach, w czterech mieszkaniach na ostatniej kondygnacji pompy ciepła do cwu; kuchenki w mieszkaniach indukcyjne
PV: instalacja fotowoltaiczna na dachu budynku o mocy 9,5 kWp
Strych budynku: możliwość adaptacji na kondygnację użytkową

Program:
piwnica: garaż z 8 wydzielonymi miejscami parkingowymi, 4 boksy
parter: 4 lokale mieszkalne
I piętro:4 lokale mieszkalne
II piętro: 4 lokale mieszkalne
III piętro: 4 lokale mieszkalne
strych nieużytkowy z możliwością adaptacji

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, cwu)
- projekt wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 239.50 m²
Powierzchnia użytkowa: 1000.48 m²
Kubatura: 4514.40 m³
Szerokość działki: 24.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 5
Liczba pomieszczeń: 88
Kąt nachylenia dachu: 25°
Ilość pokoi: 20
Pokój na parterze: Nie
Wysokość budynku: 17.63 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 64,54 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: strych
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :





ZOBACZ PODOBNE PROJEKTY





Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej
Forum zobacz wszystkie tematy związane z tym projektem
Ostatnio dodane:
22.11.2023 12:18Czy można prosić o projekt wewnętrznych instalacji sanitarnych?
22.11.2023 14:06 Dzień dobry, nie udostępniamy elementów dokumentacji. Prosimy o kontakt na biuro@kbprojekt.pl z informacją, co dokładnie potrzebują Państwo wiedzieć. Pozdrawiamy.
29.11.2021 23:51Dzień dobry, jestem Cezary Gorzeń, student budownictwa na 4 roku. Czy można poprosić o plik dwg przekroju tego budynku? Potrzebowałbym do jednego z przedmiotów....
30.11.2021 14:28 Dzień dobry, nie udostępniamy dokumentacji w formacie dwg. Pozdrawiamy!
30.08.2021 22:03Witam czy jest możliwość zmiany ogrzewania na miejskie oraz podłączenie gazowe ko kuchni.
31.08.2021 15:46 Dzień dobry, do projektu dołączamy bezpłatnie zgody na dowolne zmiany (w tym również zgodę na zmianę sposobu ogrzewania). Może Pan po zakupie projektu...
05.07.2021 14:44Dzień dobry, jak głęboki wykop musi być pod taką realizację oraz czy bliskość wód gruntowych (teren zalewowy) bardzo utrudniłby /podwyższył koszty. Pozdrawiam...
07.07.2021 13:46 Dzień dobry, spód warstw pod płytą jest na - 3 m od poziomu terenu. Jeśli jest teren zalewowy to należy sprawdzić czy dopuszczalne są podpiwniczenia budynków....
13.12.2020 21:22Dzień dobry, jaka jest wycena budowy w stanie devloperskim budynku: DM-6496 B. Dziękuję. mój email: inwestycje@seliga.pl...
14.12.2020 12:06 Dzień dobry, kosztorys znajduje się nad główną wizualizacją projektu pod przyciskiem "kosztorys projektu": https://www.kbprojekt.pl/koszt-projektu/1551/budynek-wielorodzinny....
09.05.2020 20:08Pomyslisliscie się dużo co do petrow, więcej niż 674
11.05.2020 08:30 Dzień dobry, wszystko jest w porządku. Powierzchnia 674,44 m2 dotyczy powierzchni mieszkalnej, czyli suma wszystkich mieszkań. Natomiast 1012,92 m2 jest...
14.10.2019 12:58W jakli sposób parter i garaż są udostępnione osobom niepełnosprawnym, czego wymagają warunki techniczne ( §55.1 ) ?
15.10.2019 08:28 Na klatce schodowej zaprojektowane są dwie platformy dla osób niepełnosprawnych montowane do poręczy. Jedna obsługuje schody na parter , druga schody do...
16.12.2017 01:03Czy naprawdę w czteropiętrowym, luksusowym budynku nie sposób uwzględnić windy? Bodaj małej-towarowej?
