Projekt

Warsztat samochodowy
Kod: LK-66
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 800 PLN
KUP
PROJEKT

za pomocą formularza kliknij >>

zobacz realizacje naszych projektów

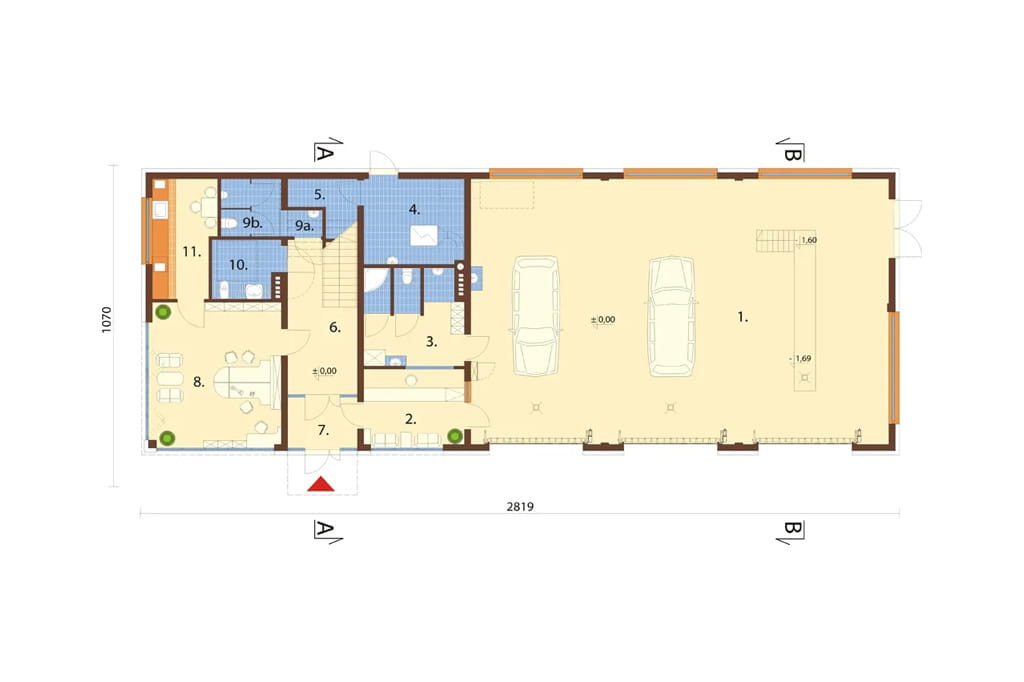

Rzut parteru



Projekt LK-66 - rzut

Powiększ rzut

Parter: 263,62 m2
1. Hala napraw 154,85 m2
2. Punkt obsługi klienta 10,56 m2
3. Pom socjalne 13,32 m2
4. Kotłownia 11,95 m2
5. Skład opału 4,13 m2
6. Hol + schody 16,77 m2
7. Przedsionek 4,57 m2
8. Biuro 25,56 m2
9a. Przedsionek 1,5 m2
9b. WC 4,84 m2
10. WC dla niepełnosprawnych 5,38 m2
11. Jadalnia 10,19 m2



Część biurowo-socjalna na parterze składa się z: punktu obsługi klienta, pomieszczenia socjalnego, jadalni, biura oraz węzła sanitarnego, który przystosowany jest do potrzeb osób niepełnosprawnych. Na parterze budynku zaprojektowaliśmy halę napraw o powierzchni 154,85 m2. Kotłownia wraz ze składem opału jest osobnym pomieszczeniem, do którego wejście zaprojektowaliśmy w elewacji ogrodowej.
POWIĘKSZ RZUT

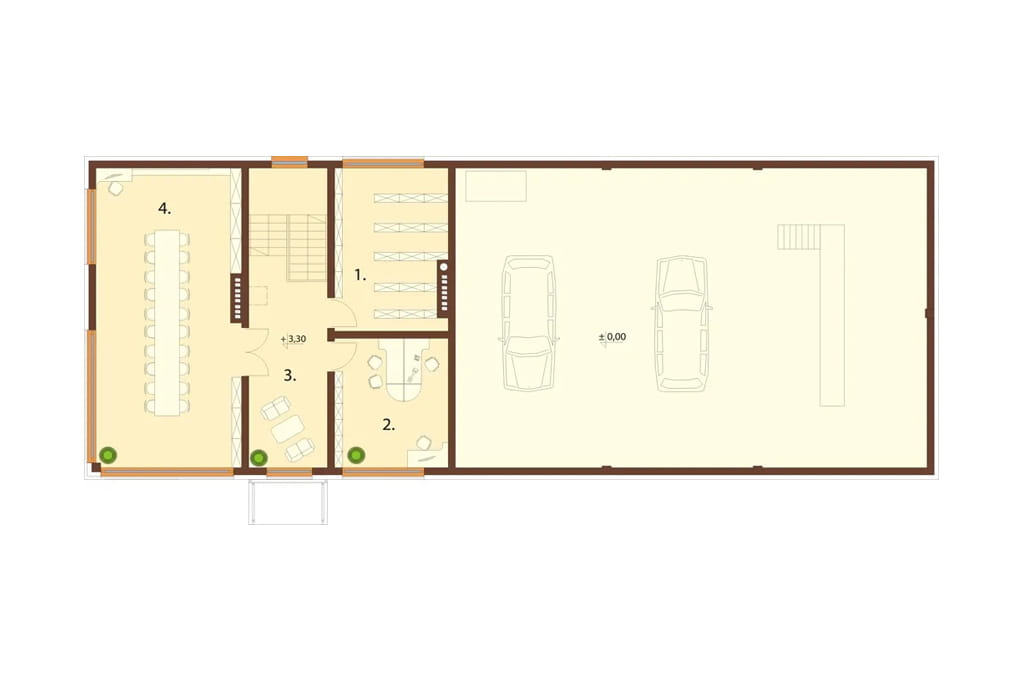

Rzut I piętra



Projekt LK-66 - rzut

Powiększ rzut

Piętro: 104,96 m2
1. Magazyn 19,59 m2
2. Biuro 16,09 m2
3. Hol + schody 22,08 m2
4. Sala konferencyjna 47,20 m2

Na pierwszym piętrze zaprojektowaliśmy magazyn, biuro oraz dużą salę konferencyjną o powierzchni 47,20 m2.



POWIĘKSZ RZUT

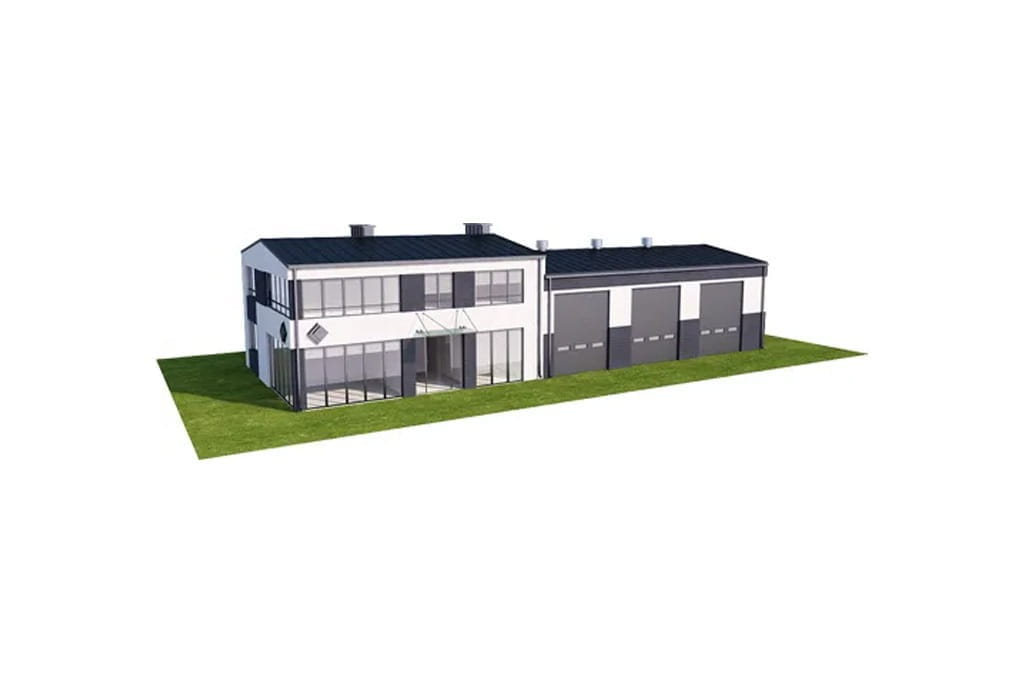

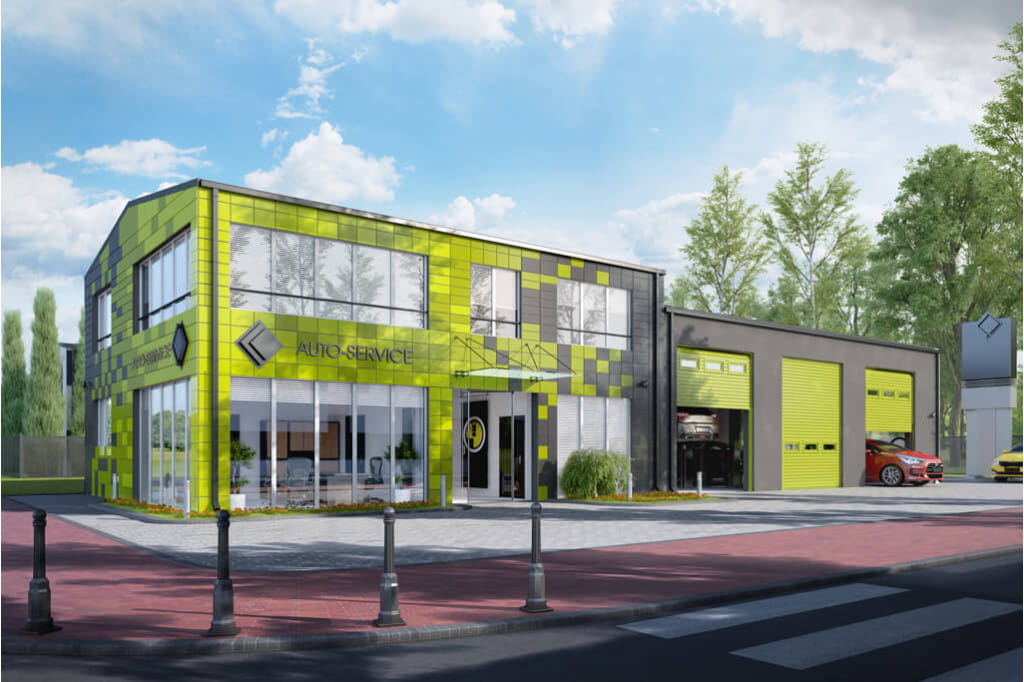

Model



Projekt LK-66 - model

Elewacje



Projekt LK-66 - elewacja

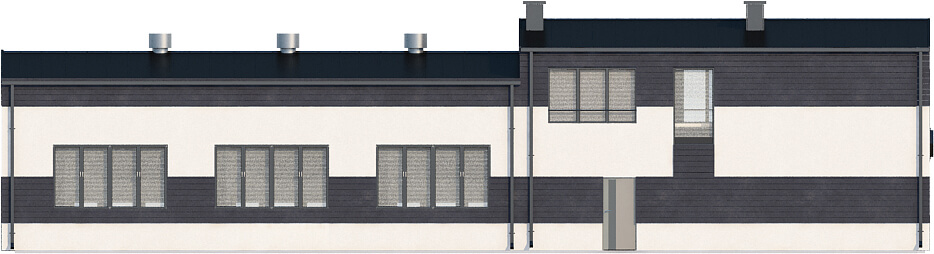

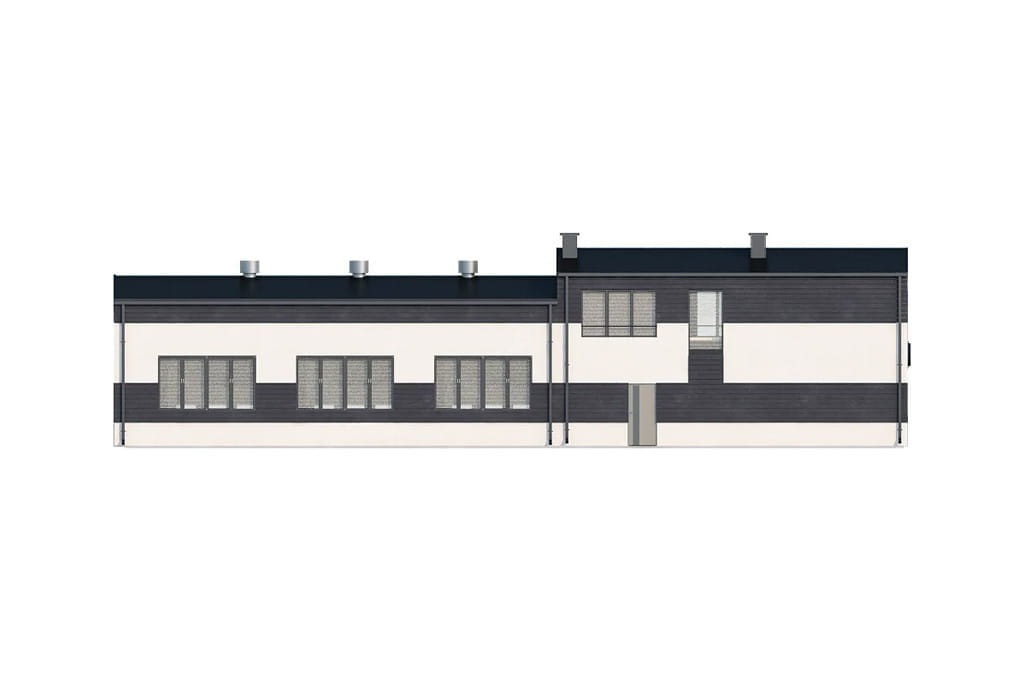

elewacja ogrodowa
Projekt LK-66 - elewacja

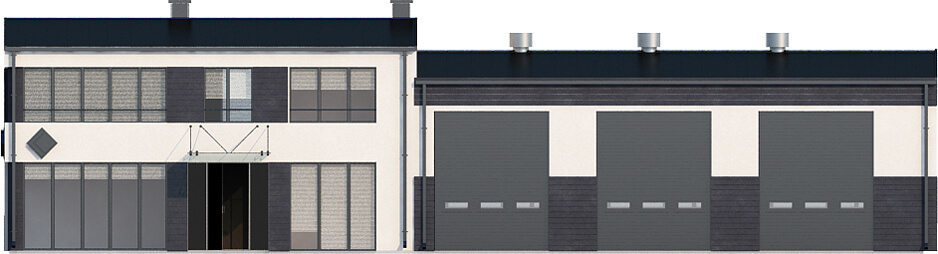

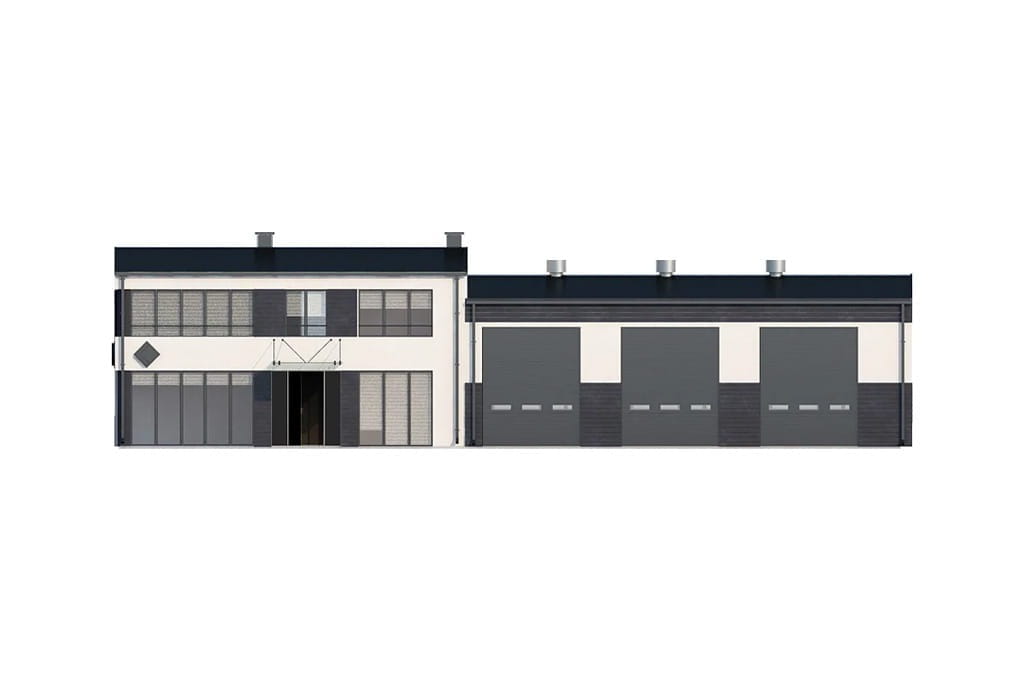

elewacja frontowa
Projekt LK-66 - elewacja

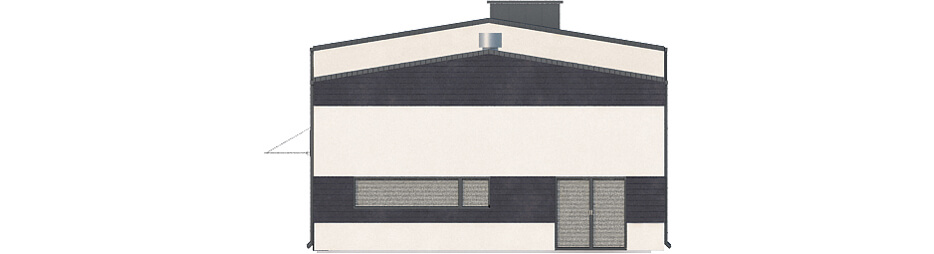

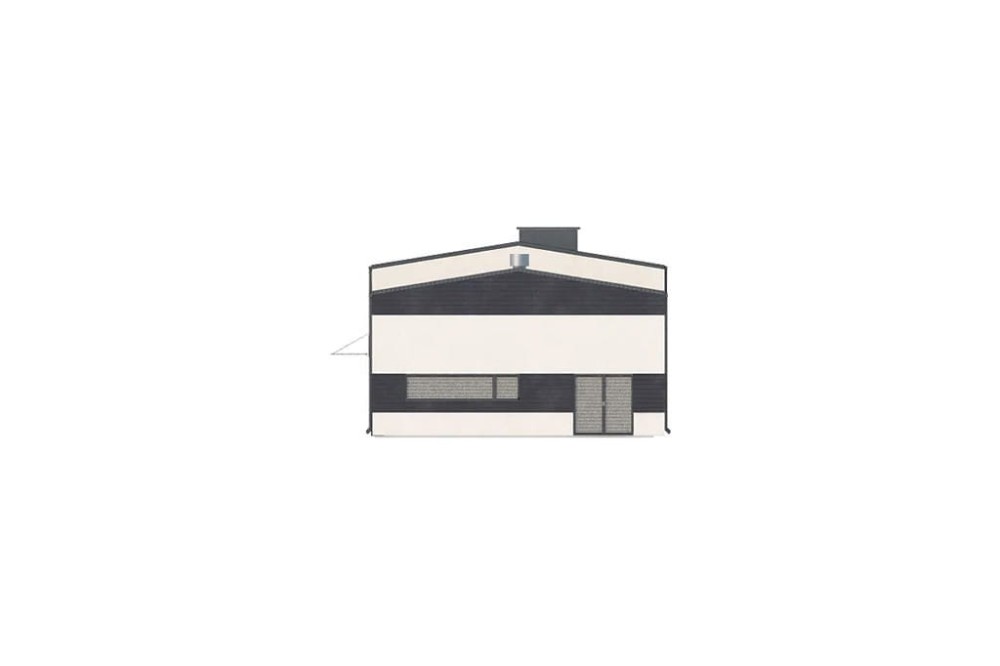

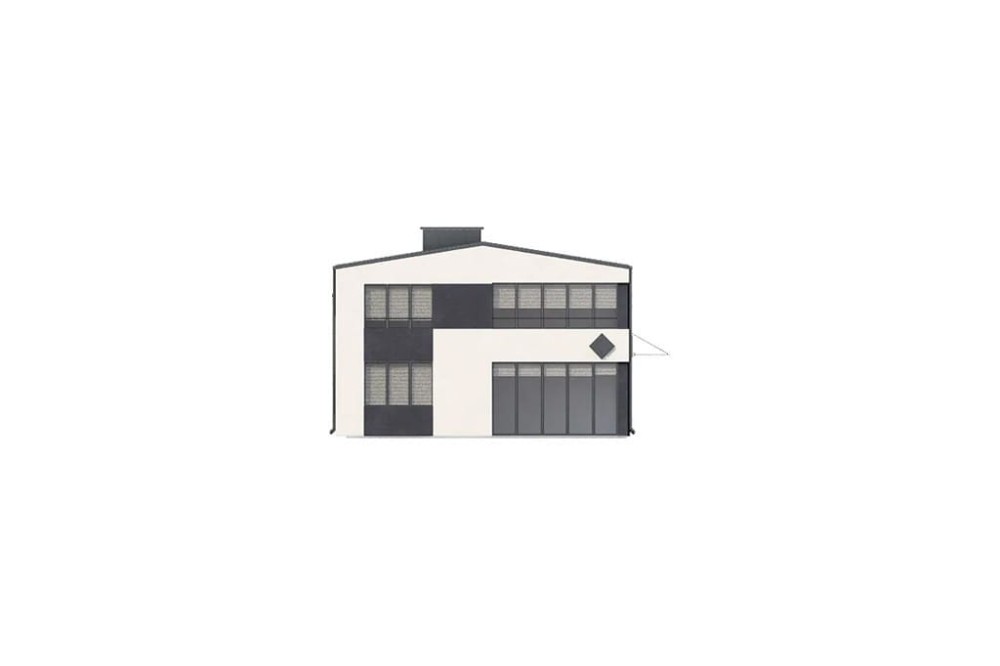

elewacja boczna
Projekt LK-66 - elewacja
elewacja boczna

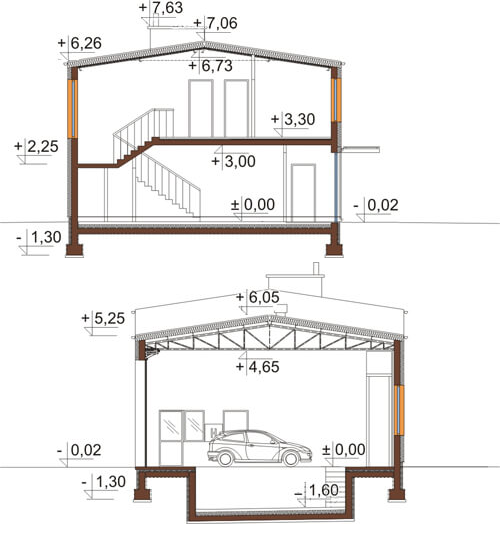

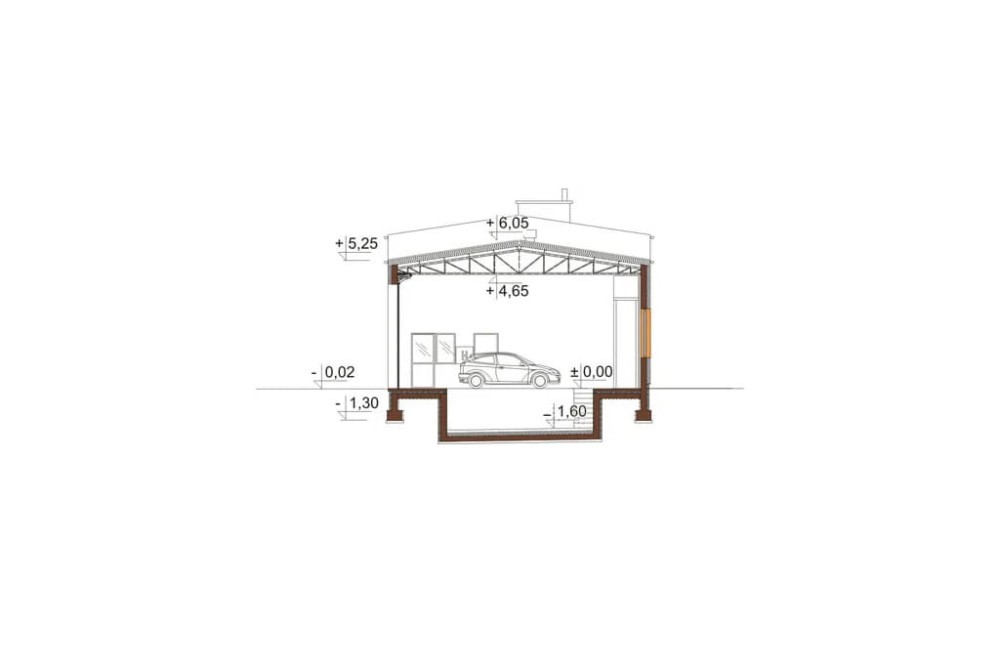

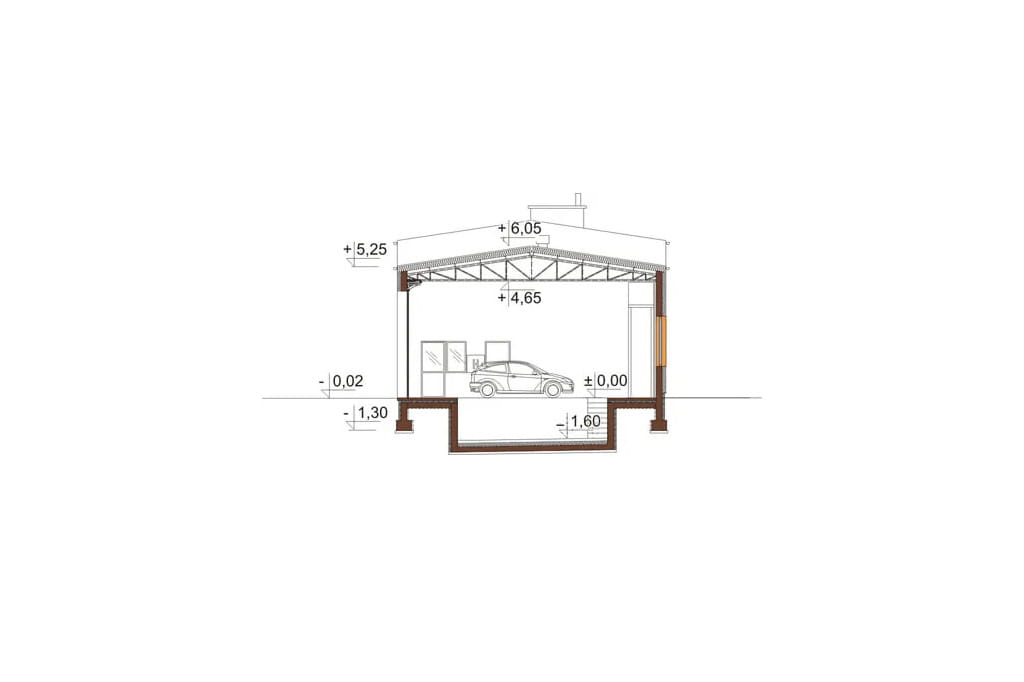

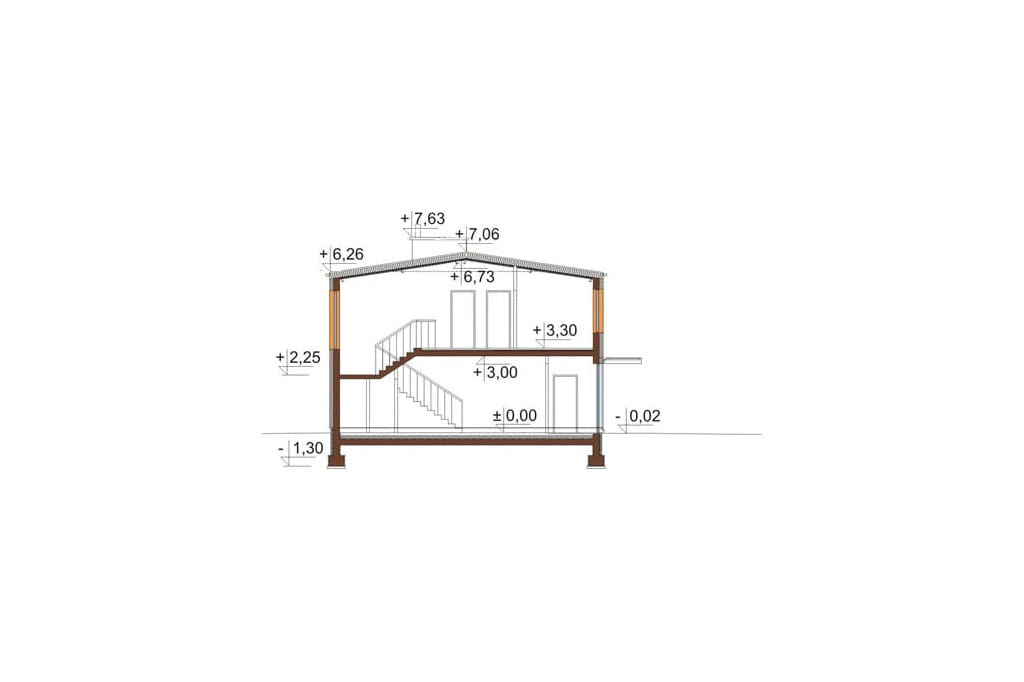

Przekrój



Projekt LK-66 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

0Projekt warsztatu samochodowego K-66, parterowy poddaszem użytkowym, niepodpiwniczony.

Obiekt przystosowany do napraw samochodów do 3,5 tony. Hala napraw o wysokości 465 cm wyposażona jest w kanał rewizyjny o długości 6m i szerokości 80 cm. Na hali napraw oraz w kanale przeglądowym przewidziano wentylację mechaniczną nawiewno - wywiewną. Budynek może również pełnić funkcję stacji kontroli pojazdów do 3,5 tony.

Technologia tradycyjna: ściany zewnętrzne - pustak gazobetonowy 24 cm, styropian 15 cm, tynk zewnętrzny.
Strop: żelbetowy
Dach: Stalowy z płytą warstwową
Kąt nachylenia dachu: 9°
Pokrycie dachu: płyta dachowa warstwowa PWD-S 200T
Ogrzewanie: kotłownia na paliwo stałe (biomasa)
Program: hala napraw dla pojazdów do 3,5 tony, zaplecze socjalne, zaplecze sanitarne, zaplecze biurowe, magazyn, sala konferencyjna, kotłownia ze składem opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna hali napraw oraz kanału przeglądowego)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72




 Powierzchnia zabudowy: 302.70 m²
Powierzchnia użytkowa: 373.50 m²
Kubatura: 1838.20 m³
Szerokość działki: 18.70 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 9°
Pokój na parterze: Nie
Wysokość budynku: 7.08 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 93.88 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: garaż wielostanowiskowy
Poddasze: piętro
Typ: handlowo-usługowe, komercyjne, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów
Technologia: tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola
CENA 3 EGZ. PROJEKTU 2 800 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
