K-52 to propozycja dla inwestorów, którzy szukają uniwersalnego projektu komercyjnego pod dom weselny. Ogromną zaletą K-52 jest fakt, że łączy on w sobie funkcje noclegowe z gastronomicznymi. Można w nim zorganizować stylową restaurację lub karczmę, a dzięki obecności pokoi na poddaszu świetnie sprawdzi się także jako elegancki dom weselny. Urokliwa, tradycyjna architektura doskonale będzie pasować na działki poza miastem.

zobacz realizacje naszych projektów

Rzut parteru



Projekt K-52 - rzut
Parter: 358,40 m2
1. Wiatrołap + szatnia 19,9 m2
2. Sala konsumpcyjna 202,4 m2
3. Hall + klakta schodowa 8,6 m2
4. Pomieszczenie gospodarcze 5,3 m2
5. Bar 8,9 m2
6. Korytarz 10,1 m2
7 WC męskie 7,7 m2
8. WC niepełnosprawnych 3,6 m2
9. WC damskie 7,6 m2
10. Pomieszczenie socjlane 8,6 m2
11. WC 2,8 m2
12. Kotłownia na c.w.u 4,3 m2
13. Korytarz 5,0 m2
14. Chłodnia 2,8 m2
15. Magazyn 3,1 m2
16. Obróbka warzyw / wypażalnia jaj 5,8 m2
17. Kuchnia 33,1 m2
18. Zmywalnia naczyń 5,0 m2
19. Rozdzielnia kelnerska 4,1 m2
20. Pomieszczenie gospodarcze 9,5 m2



Na parterze zaprojektowaliśmy dużą salę konsumpcyjną o powierzchni 202,4 m2, oraz wszystkie niezbędne pomieszczenia do prowadzenia działalności gastronomicznej. Dodatkowo na parterze jest zaplecze socjalne dla pracowników, oraz kotłownia. Toalety dostosowaliśmy do potrzeb osób niepełnosprawnych.

Rzut poddasza



Projekt K-52 - rzut

Poddasze: 176,1 / 194,0 m2
1. Klatka schodowa 11, 2 m2
2. Antresola 46,4 m2
3. Biuro 16,9 / 21,0 m2
4. WC 2,6 m2
5. Korytarz 15,4 m2
6. Pokój 11,3 / 12,2 m2
    Łazienka 3,9 m2
7. Pokój 10,8 / 12,7 m2
    Łazienka 4,0 m2
8. Pokój 10,8 / 13,2 m2
    Łazienka 3,3 m2
9. Pokój 12,4 / 13,4 m2
    Łazienka 3,2 m2
10. Pokój 8,6 / 12,4 m2
      Łazienka 3,3 m2
11. Pokój 8,6 / 12,4 m2
      Łazienka 3,3  m2



Na poddaszu zaprojektowaliśmy sześć pokoi dla gości, każdy z nich posiada swoją łazienkę. Przy schodach znajduje się biuro, które idealnie nadaje się dla managera obiektu. Efektownie prezentuje się także duża antresola z widokiem na sale konsumpcyjną.

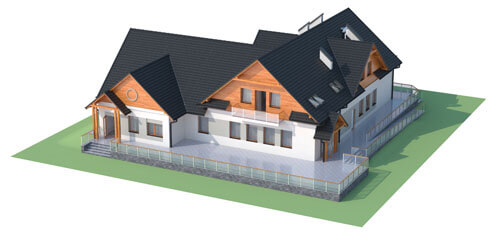

Model



Projekt K-52 - model

Bryła budynku zbudowana jest na planie odwróconej litery L. Tradycyjna architektura podkreślona jest przez eleganckie wejście główne do sali bankietowej, które zdobią smukłe kolumienki podtrzymujące niewielki daszek. Podobny zabieg zastosowaliśmy przy wejściu w elewacji bocznej. Projekt posiada dwa balkony, pierwszy nieco mniejszy zaprojektowaliśmy w elewacji frontowej, drugi większy jest w elewacji bocznej. K-52 posiada spory taras okalający go z wszystkich stron, co sprawia, że wymaga on do realizacji sporo wolnej przestrzeni na działce. Minimalna szerokość parceli potrzebna do budowy to 34.00 m.



Elewacje

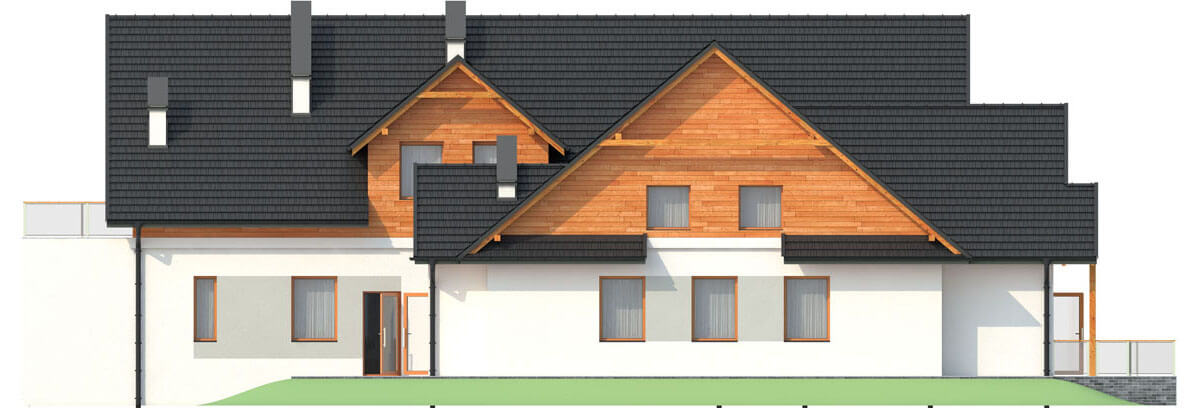

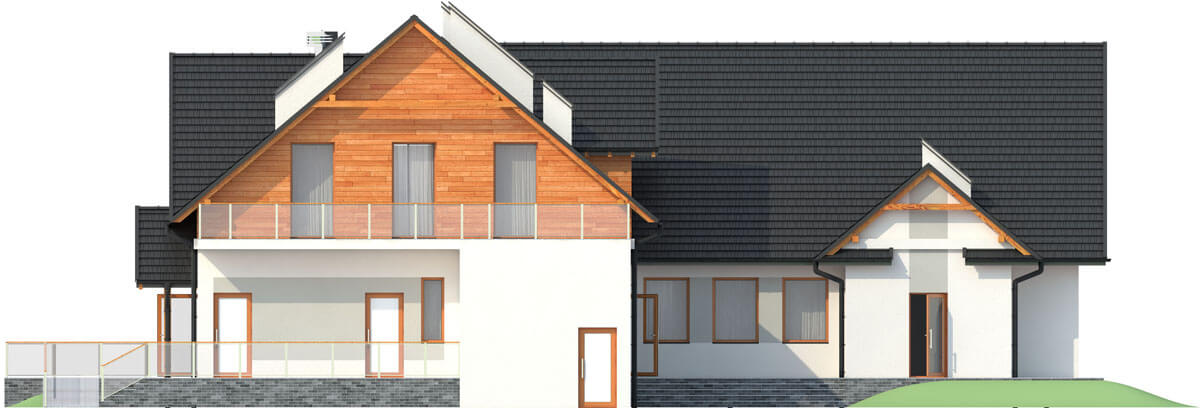

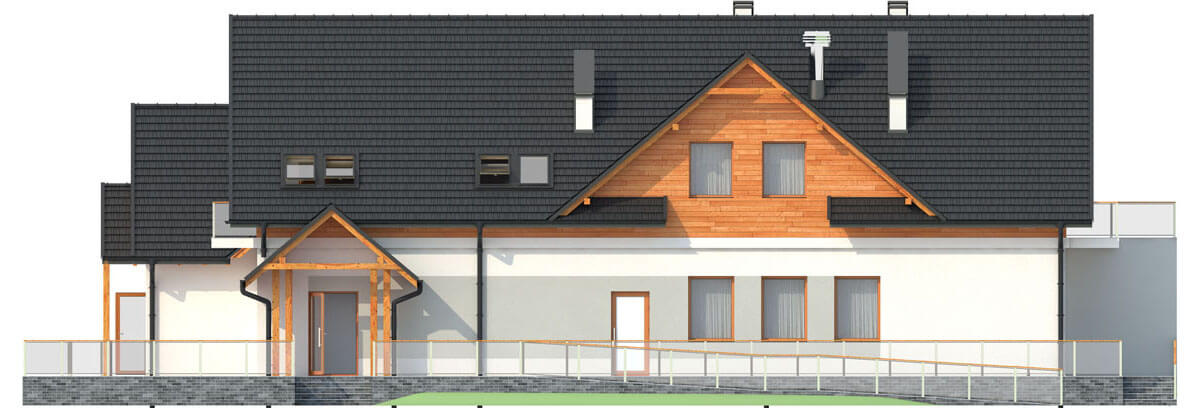

Projekt K-52 - elewacja
elewacja ogrodowa
Projekt K-52 - elewacja
elewacja frontowa
Projekt K-52 - elewacja
elewacja boczna
Projekt K-52 - elewacja
elewacja boczna

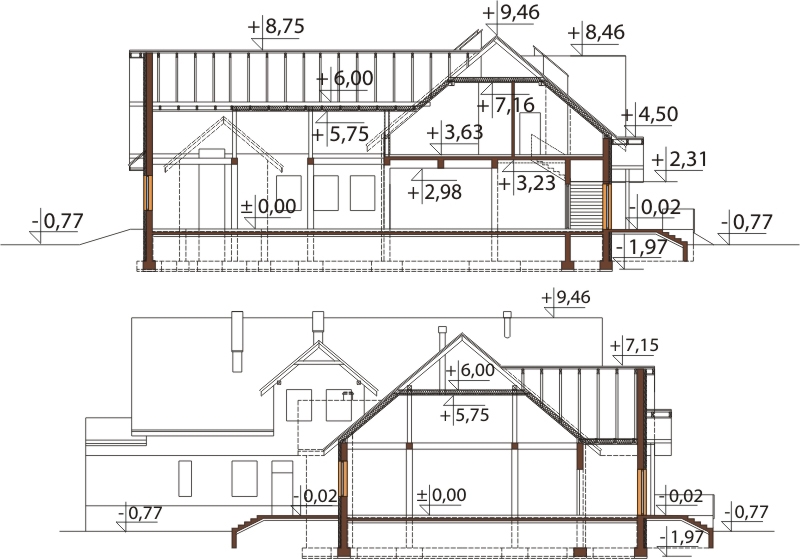

Przekrój



Projekt K-52 - przekrój

Projekt parterowego budynku gastronomicznego z poddaszem użytkowym, o miłej dla oka tradycyjnej architekturze.



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego z zapleczem noclegowym, pełniący funkcję domu weselnego K-52, parterowy z częściowym poddaszem użytkowym, niepodpiwniczony.
Technologia: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 12 cm, tynk zewnetrzny.
Stropy: nad parterm żelbetowy, nad poddaszem w konstrukcji dachu
Kąt nachylenia dachu: 40°.

Pokrycie dachu: blacha dachówkowa
Ogrzewanie: parter - piec gazowy nadmuchowy, pokojena poddaszu - grzejniki elektryczne
Program: sala konsumpcyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia, 6 pokoi  z łazienkami.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, hydranty przeciwpożarowe wewnętrzne, technologia kotłowni gazowej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej

- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 415.60 m²
Powierzchnia użytkowa: 534.46 m²
Kubatura: 2607.85 m³
Szerokość działki: 34.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 31
Kąt nachylenia dachu: 40°
Ilość pokoi: 6
Pokój na parterze: Nie
Wysokość budynku: 10.23 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 159.12 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, komercyjne, projekt karczmy, projekt budynku usługowego, projekt zajazdu, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
