Projekt

Chlewnia zarodowa

Kod: ZG-81
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

ZG-81 to projekt dużej chlewni zarodowej, w której program przewiduje 18 boksów do krycia macior, 10 boksów odchowu prosiąt, 32 boksy dla macior ciężarnych i 8 boksów porodowych. Polecamy go inwestorom, którzy zajmują się hodowlą i potrzebują wybudować duży obiekt, a nie chcą obciążać swojego budżetu. Projekt ten wymaga do realizacji dość długiej działki, budynek ma 20,37 m długości.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

Rzut parteru



Projekt ZG-81 - rzut

1. Komunikacja 26,0 m

2. Porodówka 48,8 m

3. Odchów prosiąt 27,8 m

4. Krycie macior 32,1 m

5. Maciory ciężarne 53,4 m2

W programie są 32 boksy dla macior ciężarnych, 8 boksów porodowych, 18 boksów krycia macior (po dwie maciory w boksie), 10 boksów odchowu prosiąt (po dziesięć prosiąt na boks).

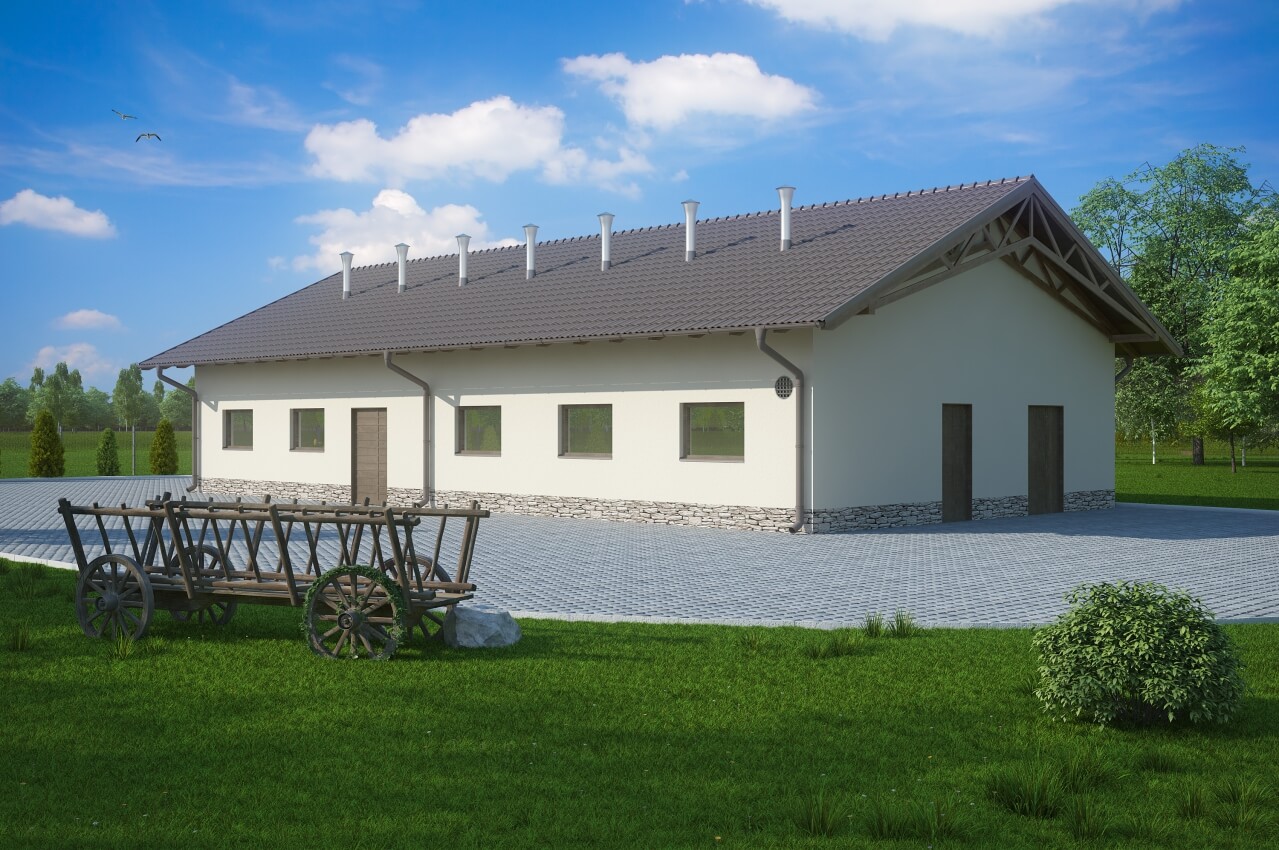

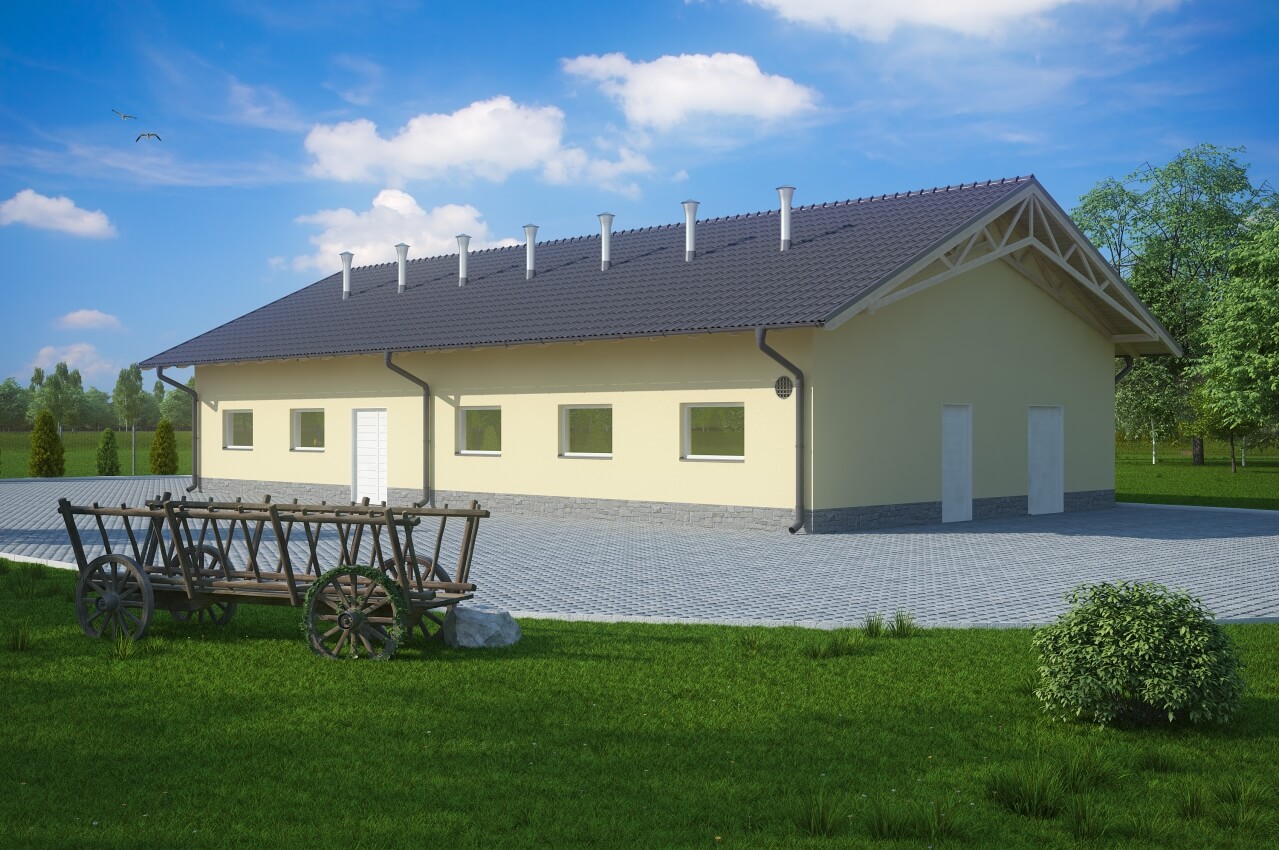

Model



Projekt ZG-81 - model

ZG-81 oferuje inwestorowi możliwość budowy nowoczesnego budynku chlewni. W projekcie przewidziano chów bezściółkowy. Budynek ma wymiary 20, 37m x 10,38 m, co wymaga do realizacji działki o szerokości minimum 18,4m. Bryła budynku kryta jest dachem dwuspadowym co jest tanim i prostym w realizacji rozwiązaniem.



Elewacje



Projekt ZG-81 - elewacja
elewacja ogrodowa
Projekt ZG-81 - elewacja
elewacja frontowa
Projekt ZG-81 - elewacja
elewacja boczna
Projekt ZG-81 - elewacja
elewacja boczna

Przekrój



Projekt ZG-81 - przekrój

ZG-81 to projekt dużej chlewni zarodowej o powierzchni 188 m2. Budynek kryty dwuspadowym dachem z blachodachówki o kącię nachylenia połaci równym 25 stopni.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniącego funkcję chlewni zarodowej ZG-81, parterowy niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: 18 boksów krycia macior (po 2 maciory w każdym boksie), 10 boksów odchowu prosiąt (po 10 prosiąt w jednym boksie), 32 boksy dla macior ciężarnych, 8 boksów porodowych

Powierzchnia zabudowy: 211.20 m²
Powierzchnia użytkowa: 188.10 m²
Kubatura: 1093.00 m³
Szerokość działki: 18.38 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 5
Kąt nachylenia dachu: 25°
Pokój na parterze: Nie
Wysokość budynku: 6.33 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt chlewni, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
