Projekt

Budynek usługowo - mieszkalny

Kod: K-33
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

Projekt wielofunkcyjnego budynku, mogącego pełnić rolę zarówno sklepu, jak i przestrzeni biurowej oraz mieszkalnej. Elementem wyróżniającym się na pierwszy rzut oka jest ciekawy dach, przypominający tradycyjne dachy mansardowe, w który tchnięto nowoczesne spojrzenie na klasyczne rozwiązania architektoniczne. Umieszczenie okien w dolnej połaci stanowi dodatkowe urozmaicenie, dodatkowo podkreślone przez ciekawą okładzinę z blachy. Główną zaletą budynku jest jego elastyczność, dzięki czemu można go dostosować do swoich potrzeb, tworząc zarówno przestrzeń prywatną, jak i publiczną.

zobacz realizacje naszych projektów

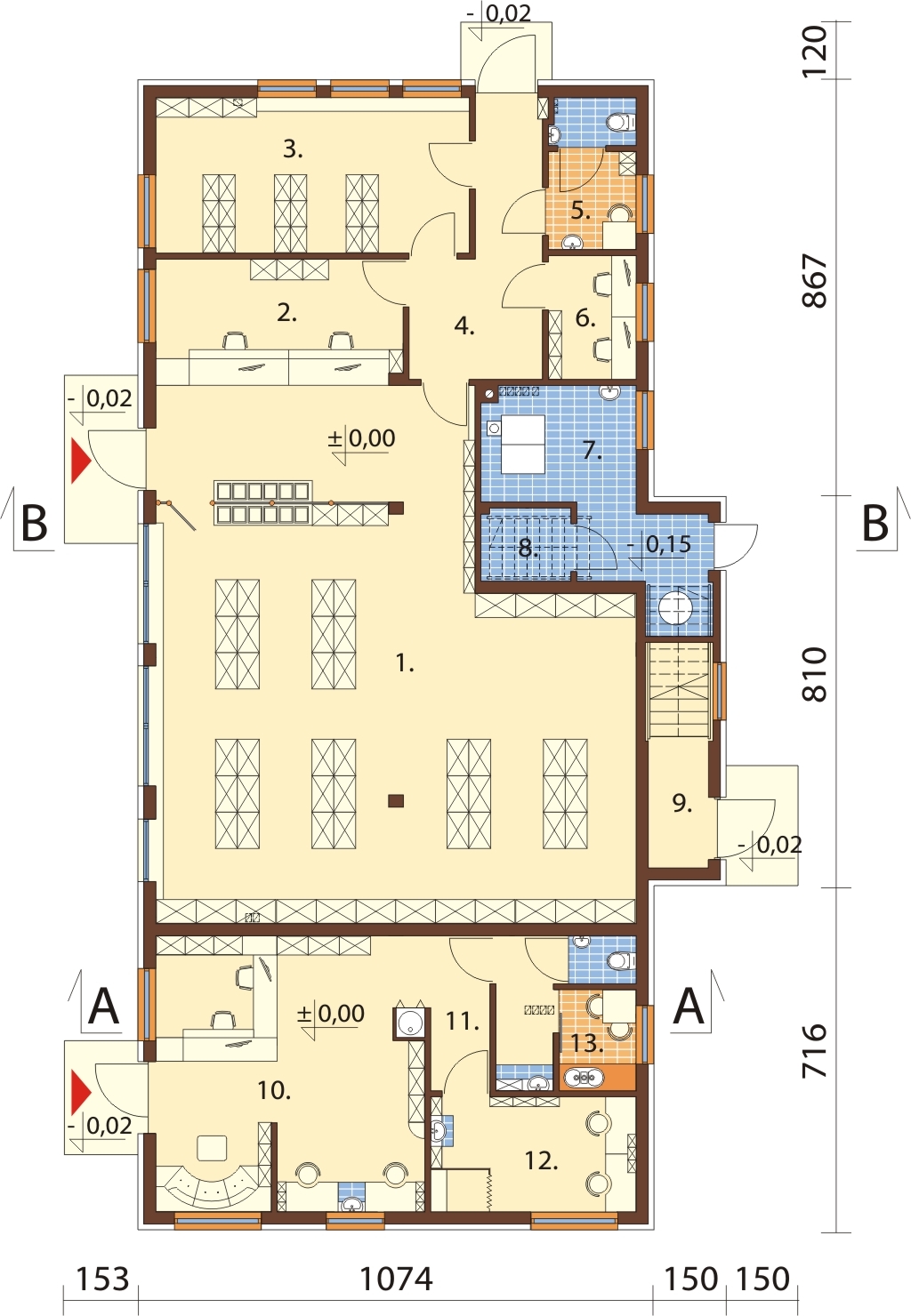

Rzut parteru



Projekt K-33 - rzut

Parter: 231,2 m2

Sklep: 176,1 m2

1. Ekspozycja 99,5 m2

2. Sprzedaż 12,1 m2

3. Magazyn 21,2 m2

4. Korytarz 11,7 m2

5. Pomieszczenie socjalne 5,6 m2

6. Biuro 4,7 m2

7. Kotłownia 13,0 m2

8. Skład opału 2,5 m2

9. Klatka schodowa 5,9 m2

Gabinet kosmetyczny: 55,1 m2

10.Gabinet kosmetyczny z poczekalnią 32,0m2

11. Korytarz 4,0 m2

12. Gabinet kosmetyczny 10,3 m2

13. Pomieszczenie socjalne 8,8 m2



Parter tworzy duża przestrzeń otwarta, idealna do stworzenia sklepu oraz mniejsze pomieszczenia wspomagające jego działanie. Tuż obok niego zaplanowano gabinet kosmetyczny, który można przekształcić np. w salon fryzjerski. Przestrzeń ekspozycyjną sklepu i gabinetu wspomagają magazyny, pomieszczenia socjalne i toalety. Cała powierzchnia parteru jest więc bardzo elastyczna do kształtowania. Do ciekawych, kompleksowych rozwiązań może należeć stworzenie drogerii wraz z gabinetem kosmetycznym i salonem fryzjerskim.

Rzut poddasza



Projekt K-33 - rzut

Piętro: 225,9 m2

1. Komunikacja 13,3 m2

Część mieszkalna: 77,8 m2

Mieszkanie I: 38,8 m2

2. Przedpokój 6,3 m2

3. Pokój 8,9 m2

4. Łazienka 4,4 m2

5. Pokój z aneksem kuchennym 19,4 m2

Mieszkanie II: 39,0 m2

6. Przedpokój 6,3 m2

7. Pokój z aneksem kuchennym 19,3 m2

8. Łazienka 4,4 m2

9. Pokój  8,7 m2

Część biurowa: 135,5 m2

10. Hall 18,4 m2

11. Kuchnia 12,0 m2

12. Biuro 28,2 m2

13. Biuro 29,6 m2

14. Biuro 19,8 m2

15. Biuro 15,3 m2

16. WC 3,4 m2

17. Pomieszczenie gospodarcze 72,3  m2

18. Szatnia 2,6 m2

19. WC 3,2 m2



Poddasze tworzą wydzielone pomieszczenia mieszkalne i biurowe. Mieszkania są stosunkowo niewielkie, jednak spełniają wszystkie funkcje potrzebne do wygodnego życia. Dobrym pomysłem może się okazać przekształcenie poddasza w całości na biuro, co ułatwi organizację przestrzeni i nie będzie zakłócało życia mieszkańcom budynku.

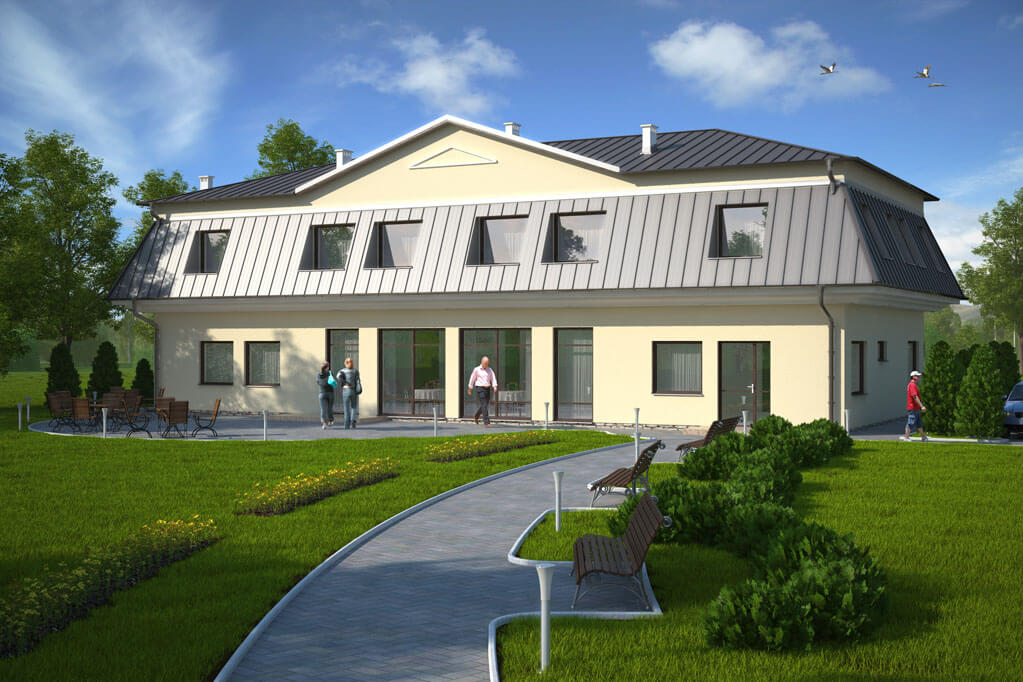

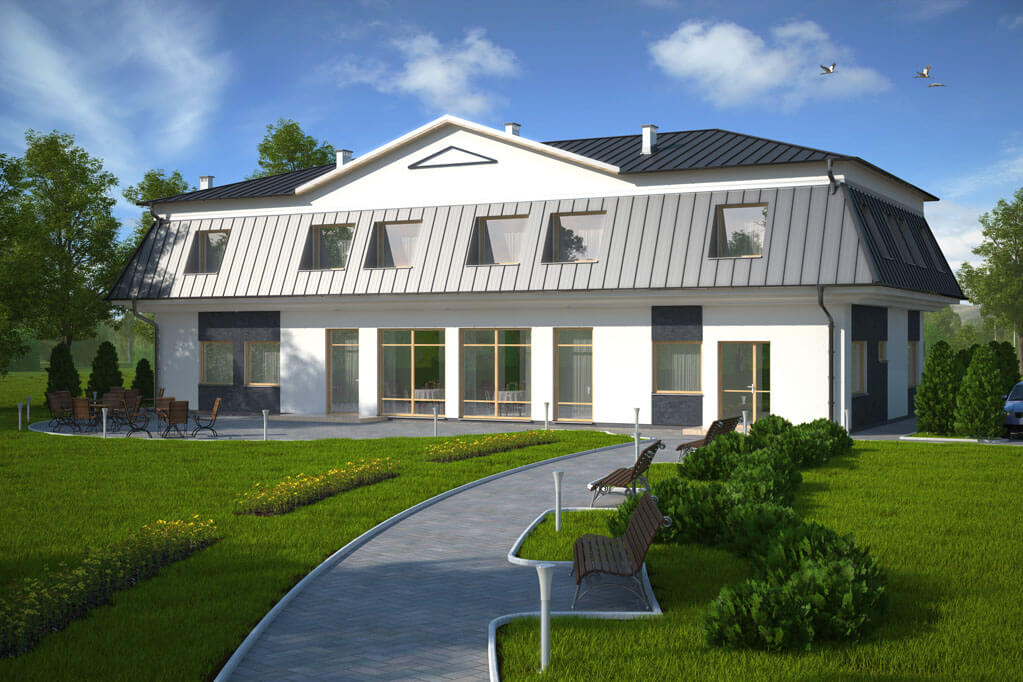

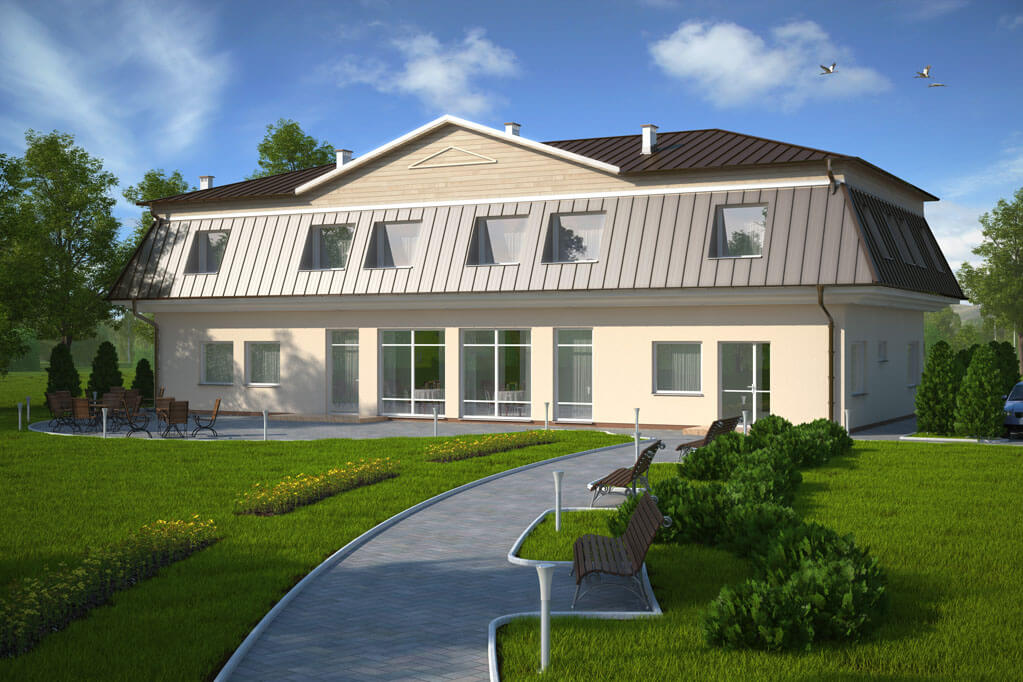

Model



Projekt K-33 - model

Stosunkowo prosta forma z zaledwie jednym wysunięciem w elewacji ogrodowej, została wzbogacona przez ciekawą połać dachową. Detale architektoniczne nawiązujące zarówno do rozwiązań tradycyjnych, jak i nowoczesnych, doskonale ze sobą korespondują, podkreślając niecodzienny charakter obiektu. Budynek idealnie nadaje się do budowy w przestrzeni zarówno miejskiej, jak i poza miastem.

Elewacje



Projekt K-33 - elewacja

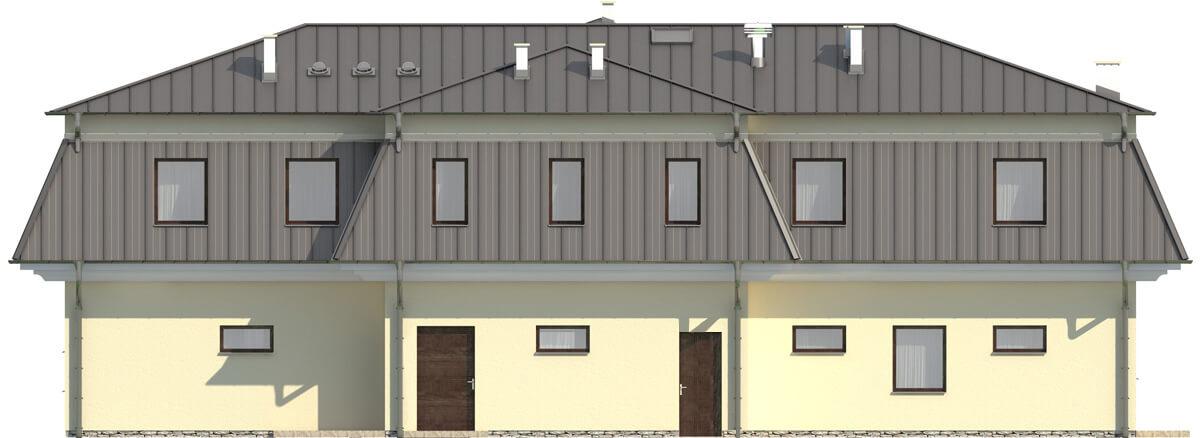

elewacja ogrodowa
Projekt K-33 - elewacja

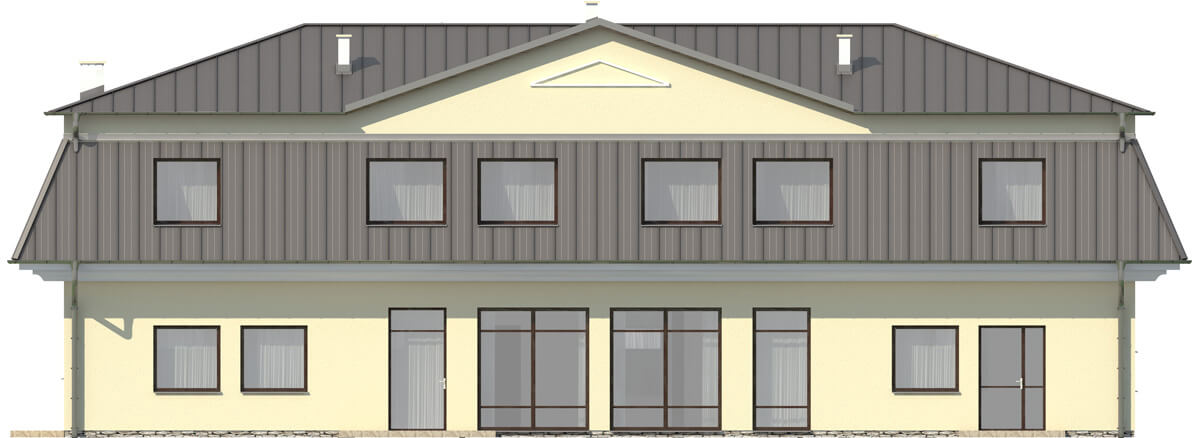

elewacja frontowa
Projekt K-33 - elewacja

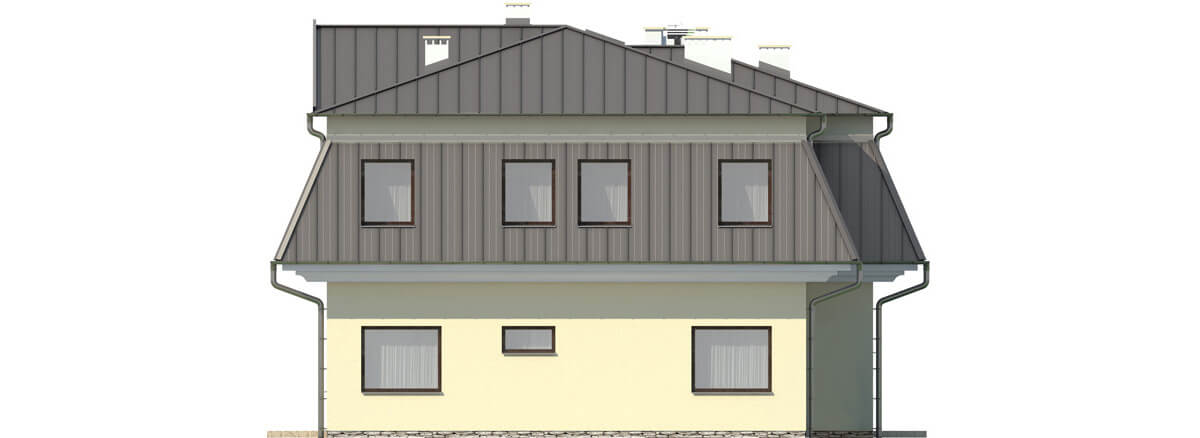

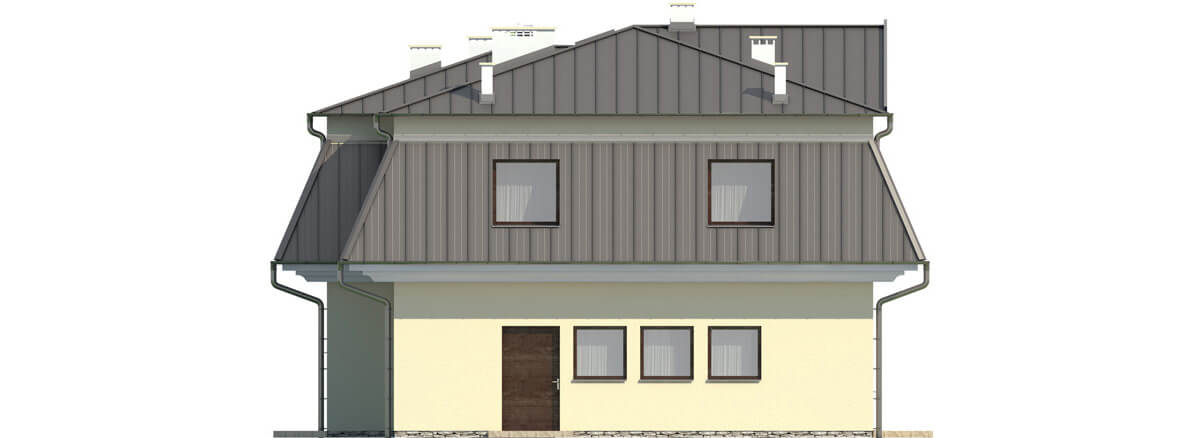

elewacja boczna
Projekt K-33 - elewacja
elewacja boczna

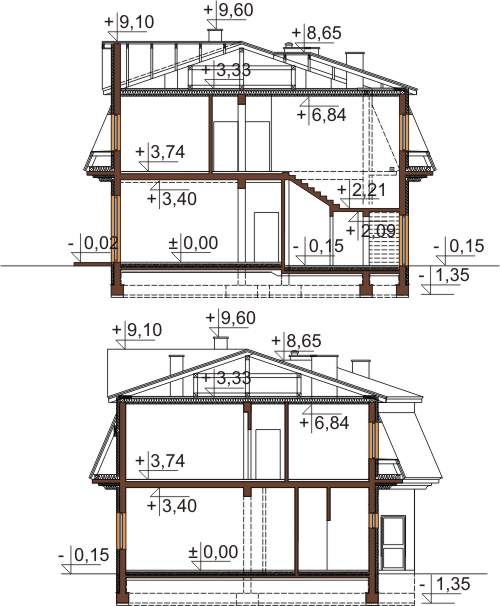

Przekrój



Projekt K-33 - przekrój

Budynek z pewnością wyróżnia się ciekawie rozwiązanym dachem, nawiązującym do francuskich tradycji, potraktowanym w sposób nowoczesny. Wyraźne rozdzielenie funkcji doskonale zorganizuje zarówno życie prywatne, jak i zawodowe.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowo-mieszkalnego, mogący pełnić funkcję sklepu przemysłowego z biurami oraz gabinetem kosmetycznym K-33, piętrowy, bez podpiwniczenia i bez garażu. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, płyty PUR 12 cm, tynk zewnętrzny. Stropy: nad parterem TERIVA, nad piętrem drewniany. Kąt nachylenia dachu: 19°, 67°. Pokrycie dachu: blacha dachówkowa.
Ogrzewanie: kotłownia na paliwo stałe.
Program: sklep przemysłowy z zapleczem socjalnym i magazynowym, gabinet kosmetyczny z zapleczem sanitarno-socjalnym, 4 pomieszczenia biurowe z zapleczem socjalno-sanitarnym, 2 mieszkania: salon z aneksem kuchennym, pokój, łazienka.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna sklepu, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, awaryjne oświetlenie ewakuacyjne)
- przedmiar robót budowlanych
- zgoda na zmiany w projekcie

Dla projektu dostępna jest również alternatywna więźba dachowa z prefabrykowanych dźwigarów dachowych z użyciem płytek kolczastych Firmy MITEK INDUSTRIES POLSKA. Do projektu dołączona jest również wycena wykonania dachu w tej technologi.

Powierzchnia zabudowy: 269.30 m²
Powierzchnia użytkowa: 457.00 m²
Kubatura: 2121.60 m³
Szerokość działki: 20.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 32
Kąt nachylenia dachu: 19°, 67°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 9.25 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 19.98 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: mieszkalne z funkcją usługowo-handlową, handlowo-usługowe, komercyjne, projekt sklepu, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt sklepu samoobsługowego, projekty budynków biurowych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Łukasz Szczepaniak


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
